Trickkiste Seite 91: Die Pleuelbuchse wieder beweglich machen

Auf diese Seite wird gezeigt wie die Pleuelbuchse sich wieder wieder frei bewegen lässt.

Schritt-für-Schritt Anleitung

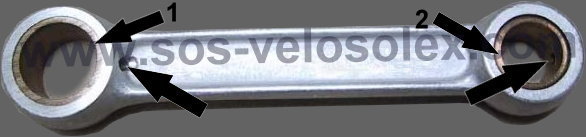

Schritt 1 — Die Motoren hatten bis zum 1700^er Modell noch keine Pleuel Lagerbuchse, das Pleuel war mit Messing/ Bronzebuchsen ausgestattet (Pfeile 1 und 2), da noch kein Lager vorhanden war.
Das enthaltene Öl in der Mischung gelangte zum Sitz durch die Bohrungen (unteren Pfeile) in der Pleuelstange und sorgte für genügend Schmierung.
Diese Motoren wurden mit einem Mischungsverhältnis von 1:25 betrieben, durch den späteren Pleuellager Einsatz wurde das Mischungsvehältnis auf 1:50 reduziert.

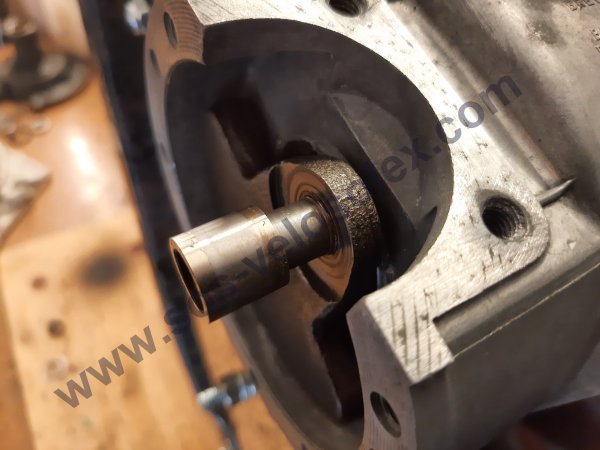

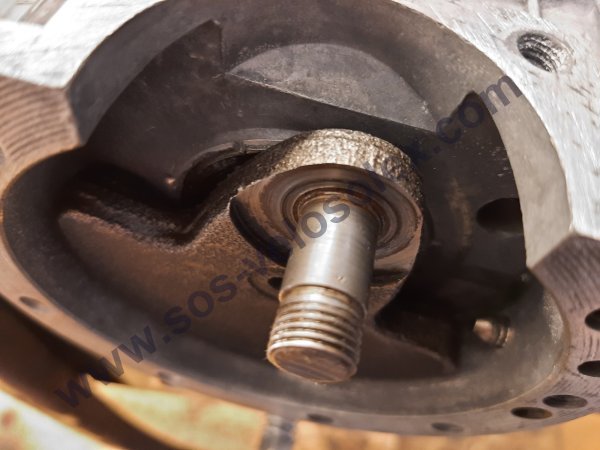

Schritt 2 — Bei manchen Motoren sitzt die Pleuelbuchse passgenau auf dem Kurbelwellenzapfen und ist frei beweglich, bei anderen hingegen, sitzt sie so fest, dass sie sich nicht drehen bzw. entfernen lässt.
Das Problem, es kommt keine Schmierung im inneren der Buchse zustande, also zwischen Buchse und Sitz ist es trocken.
Einige sind der Meinung, dass das nicht relevant ist, da das Pleuellager ja geschmiert wird und nichts passieren kann.
Falls die Buchse sich mithilfe einer Zange nicht bewegen/ entfernen lässt, sollte sie behutsam erhitzt werden z. B. mit einem Gas/ Bunsenbrenner, sodass sie sich ausdehnt, dann müsste sie sich entfernen lassen.

Schritt 3 — Es ist wie bei einem zu eng sitzenden Kolbenbolzen, das kann nämlich zum Kolbenfresser führen, wenn das obere Pleuellager defekt ist.
Und genau so verhält es sich im Falle eines unteren Lagerschadens, das unter anderem durch den Einbau minderwertigem Material hervorgerufen wird, bzw. die verschlissenen Lager während einer früheren Motorinstandsetzung nicht durch neue ersetzt wurden.
Daraus kann sich sehr schnell ein kapitaler Motorschaden entwickeln (alles schon gesehen).

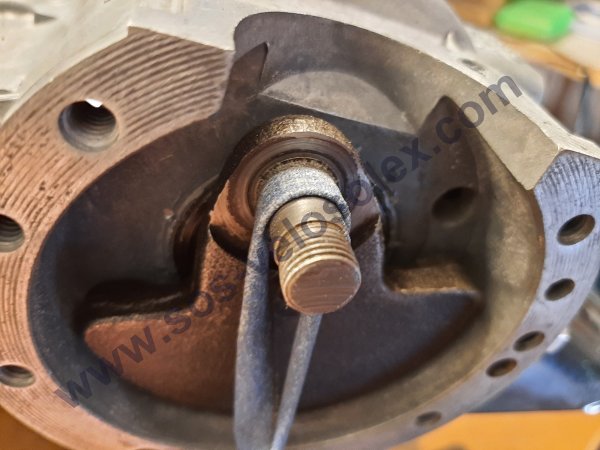

Schritt 4 — Um dem vorzubeugen, wird der Zapfen rundum mit festem 80^er doppelt gefaltetem Leinenschleifpapier etwas ab/ blank geschliffen, bis die Buchse sich ohne großen Widerstand auf ihrem Sitz einführen lässt.

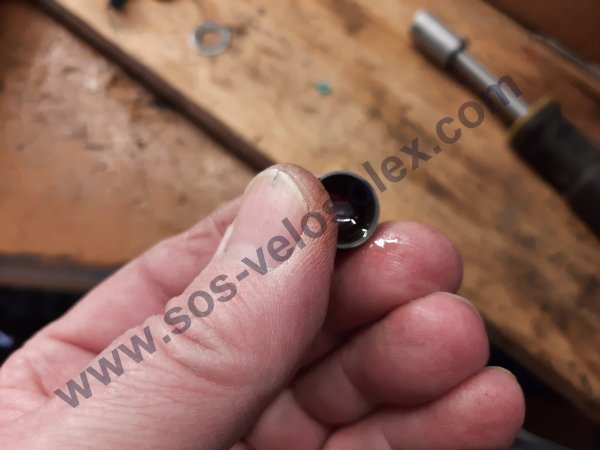

Schritt 5 — Die Buchse mit etwas Zweitakt Öl befüllen.

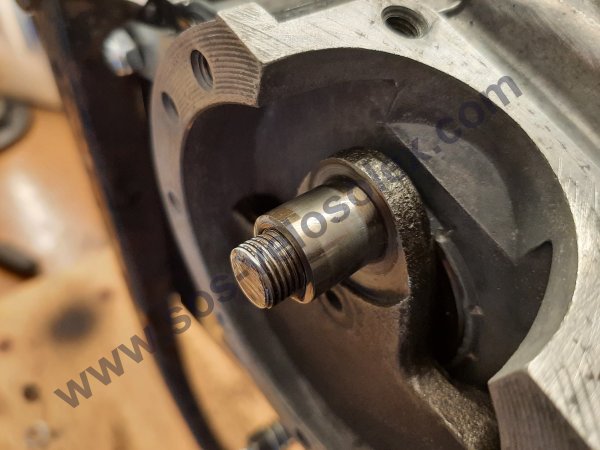

Schritt 6 — Und zum Sitz hinzufügen.

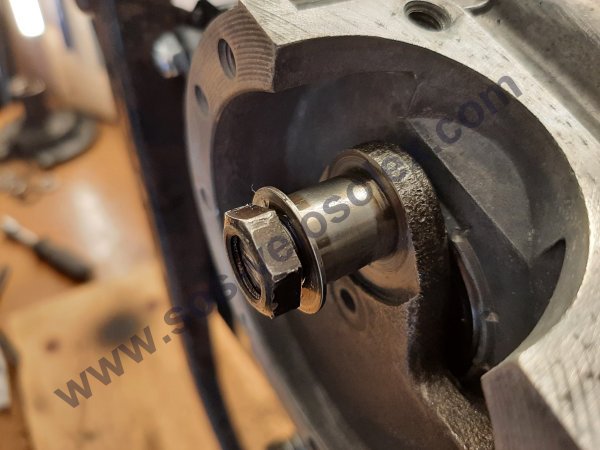

Schritt 7 — Im Falle eines Lagerschadens ist die Sache ab jetzt nur noch halb so schlimm.

Ich hoffe, die Schritt-für-Schritt Anleitung war hilfreich!
