Trickkiste Seite 50: Gaszug Montage

Auf diese Seite wird die Gaszugmontage und der Unterschied der beiden Griff - Versionen der 3800^{er^{Modelle gezeigt.}}

Schritt-für-Schritt Anleitung

Schritt 1 — Auf diese Seite zeige ich die Gaszugmontage und erkläre den Unterschied der beiden Griff - Versionen der 3800^er Modelle.
Es sind zwei verschiedene Vorderbremsgriff - Versionen, die kombinierte Brems/ Gaszug-Version die von 1964 bis 1968 gängig war und die getrennte Brems/ Gaszug-Version die ab 1968 eingeführt wurde.

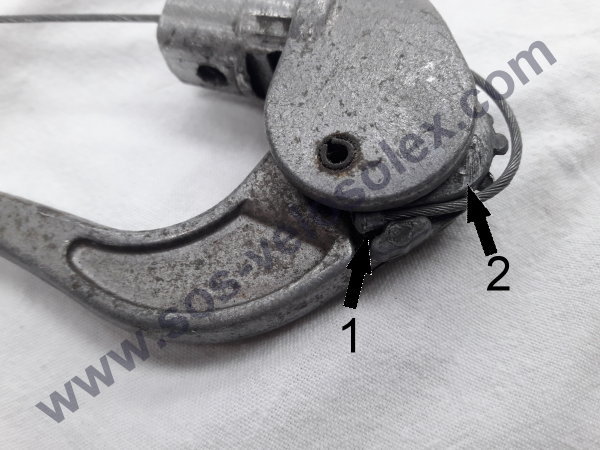

Wir fangen mit der Drehgriff - Version ab 1968 an, als aller erstes wird das Kabel in dem dazugehörigen Kanal eingeführt, dann wird der Gaszug in der Steuerscheibe (Pfeil 2) eingepasst.
Das Kabelende (Pfeil 1) wird in der Kabelhalterung der Steuerscheibe eingefädelt.

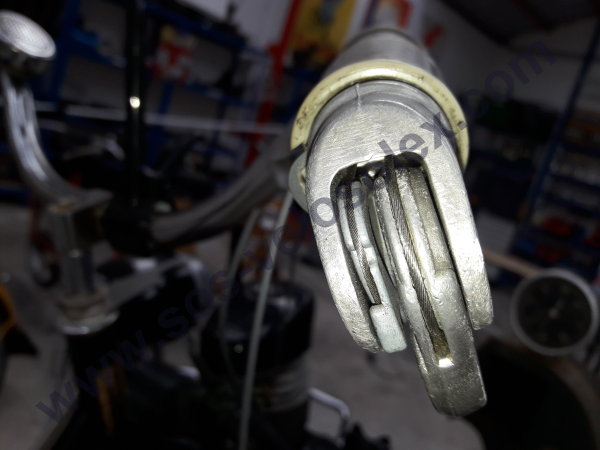

Schritt 2 — Linksseitig ist der Gaszug, rechtsseitig der Bremszug zu erkennen.

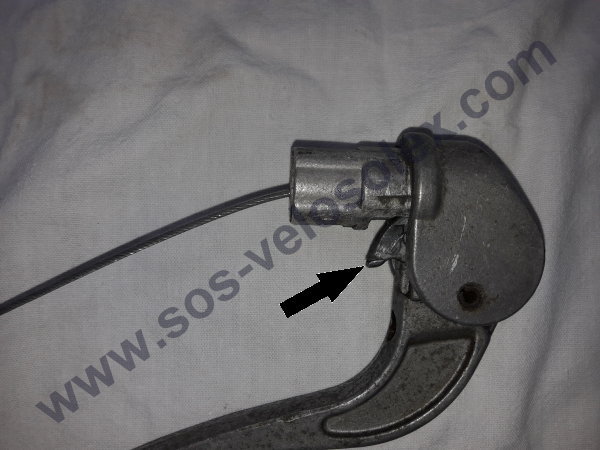

Schritt 3 — Der Gasnehmer der Steuerscheibe (Pfeil), muss in der "Wölbung" der Innenhülse im nächsten Bild passen.

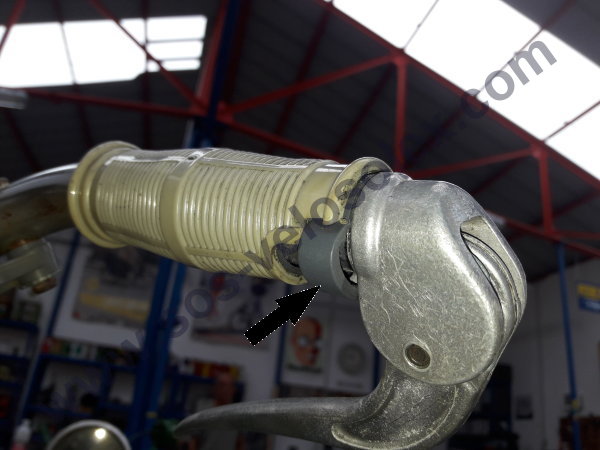

Schritt 4 — Die "Wölbung" der Innenhülse (Pfeil).

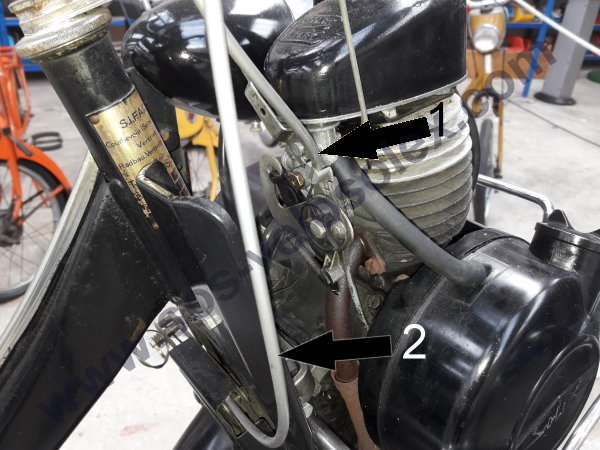

Schritt 5 — Bei der Drehgriff-Version ab 1968 sind der Gaszug (Pfeil 1) und der Bremszug (Pfeil 2) von einander getrennt.

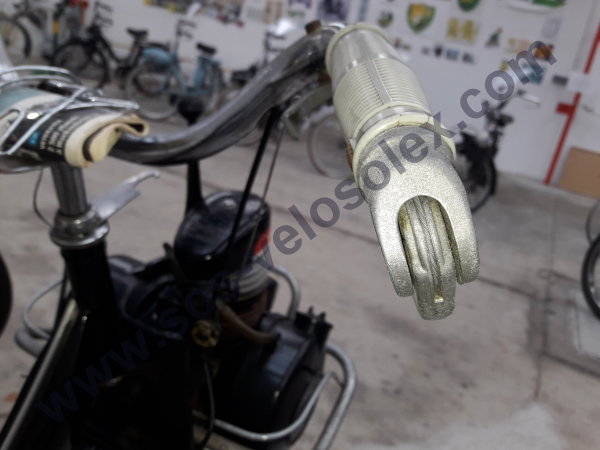

Schritt 6 — Auf diesem Bild ist die Bremsgriff - Version bis 1968 abgebildet, es ist gut zu erkennen dass nur ein Zug vorhanden ist.

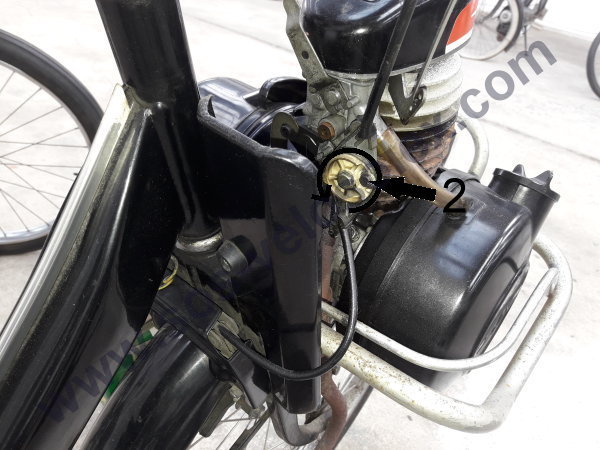

Schritt 7 — Der Bremszug wird unter Spannung um die weiße Kunststoffscheibe am Vergaser einmal herum gewickelt (runder Pfeil), und mit der kleinen Feststellschraube (Pfeil 2) auf der Scheibe fixiert.
Der Zug wird weiter mit der Vorderbremse verbunden.
Bei diesem Modell, wird das Gas mit dem Bremshebel reguliert.

Ich hoffe, die Schritt-für-Schritt Anleitung war hilfreich!
