Trickkiste Seite 77: Einstellen des 3800^er Flachlenker Dekompression Hebel

Auf diese Seite wird das Einstellen des 3800^er Flachlenker Dekompression Hebel gezeigt.

Schritt-für-Schritt Anleitung

Schritt 1 — Der Kunststoff - Dekompression Hebel vom original 3800^er Flachlenker, sollte so eingestellt werden, dass er immer in der gleichen Position steht.
Um den Motor zu starten, wird der Hebel gezogen.
Er muss dann automatisch zurück schnallen, sodass die Dekospeiche immer unter einer geringen Spannung steht.

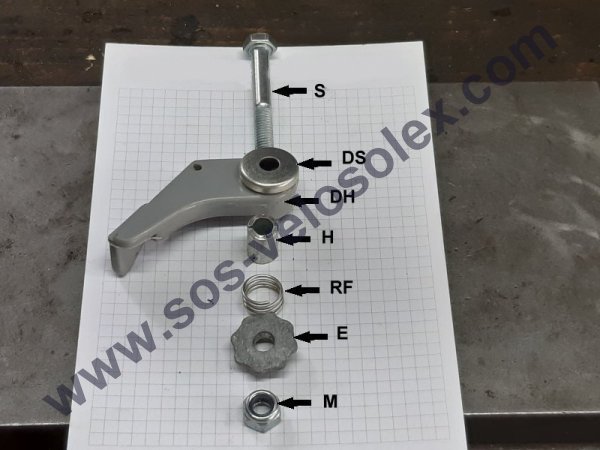

Auf dem ersten Foto ist die Reihenfolge der Deko Mimik zu sehen, es muss aber beachtet werden dass die Teile DS und E wenn sie neu sind, vor dem Einbau auf 6 mm aufgebohrt werden müssen, da die Bohrungen ab Werk mit 5,5 mm zu eng gemessen wurden.
Die lange Schraube (S), wird durch die etwas längere Hülse die sich im Lenker inneren befindet eingeführt, als zweites kommt die metallene Distanzscheibe (DS) gefolgt vom Hebel (DH) in dem die Dekospeiche eingehängt wird, der Hülse (H), der Rückzugs-Feder (RF), der Einrastscheibe (E) und der selbst sichernde Mutter (M).

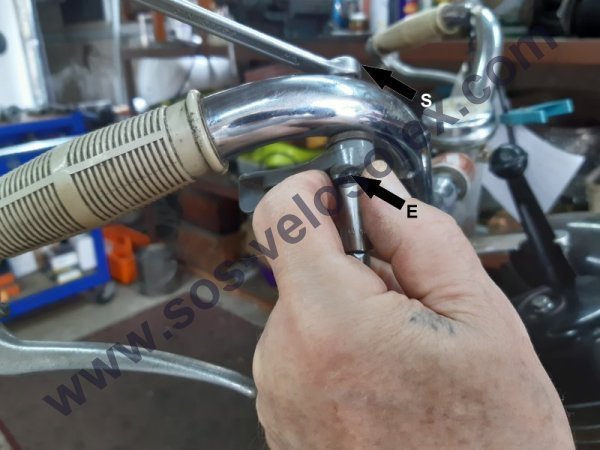

Schritt 2 — Die Schraube (S) wird mit einem 9^er Ringschlüssel fixiert, während die Einrastscheibe (E) im Uhrzeigersinn gedreht wird und die Rückzugs Feder (RF) im Hebelinneren spannt.
Die Spannung beibehalten und mit der 9^er Nuss die Mutter (M) festdrehen.
Falls es beim ersten Versuch mit dem gleichzeitigen fixieren, drehen, spannen und festziehen nicht so richtig klappen will, sollte eine zweite Person die Schraube (S) mit dem Ringschlüssel halten.

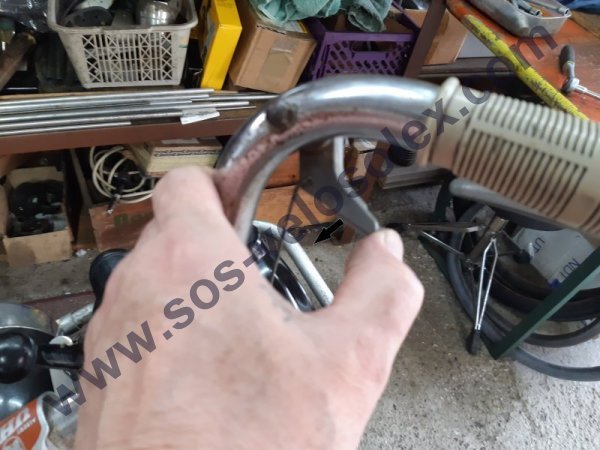

Schritt 3 — Nach dem der Hebel montiert wurde, wird die korrekte Funktion überprüft, den Hebel in Pfeilrichtung leicht ziehen.

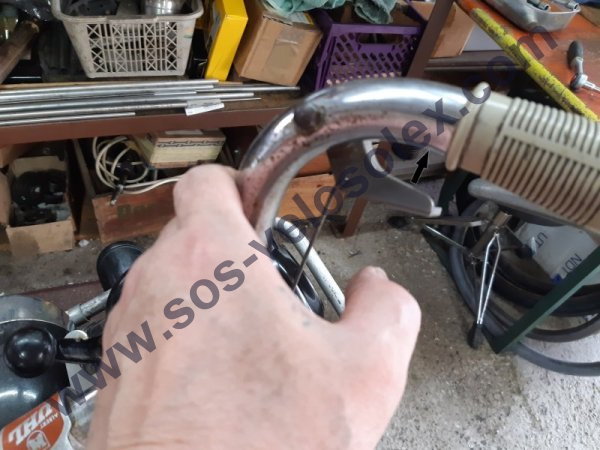

Schritt 4 — Und loslassen, er sollte in der Ausgangsposition zurück Schnallen (Pfeilrichtung).
Beim vorsichtigem hin und herbewegen, muss der Hebel einen spürbaren, leichten Widerstand erzeugen.

Ich hoffe, die Schritt-für-Schritt Anleitung war hilfreich!
