Trickkiste Seite 45: Die Schrauben der Unterbrecher Platte nachziehen

Auf diese Seite wird erklärt wie und warum die Schrauben der Unterbrecher Platte nachgezogen werden müssen.

Schritt-für-Schritt Anleitung

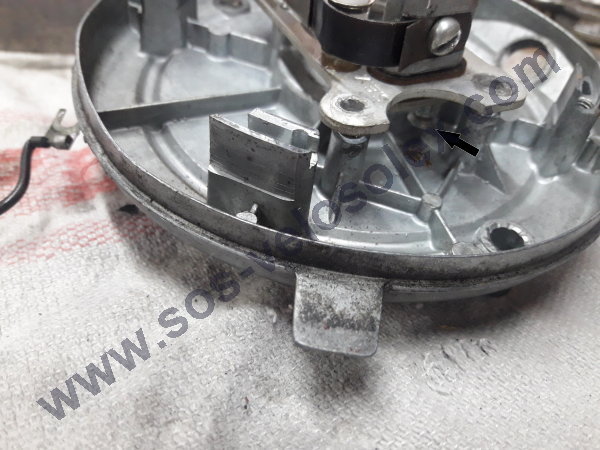

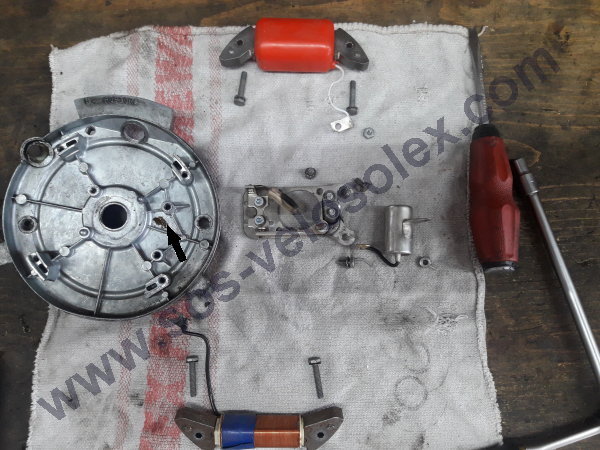

Schritt 1 — Die Unterbrecher-Plattenschrauben werden meistens übersehen.
Durch die Motor Vibrationen kann es passieren, dass sie sich lösen.
In diesem Fall hat sich eine der beiden Schrauben gelöst, und der Strom wurde nicht zur Kerze, sondern auf die Statorplatte umgeleitet.
Es entstand ein Kurzschluss der sichtbare Spuren hinterlies (Pfeil).
Der Motor konnte deshalb nicht anspringen, und manch ein Schrauber ist daran schon verzweifelt.
Denn obwohl anscheinend alles richtig gemacht wurde, kommt keine Zündung zustande.

Schritt 2 — Die besagte Schraube (Pfeil).

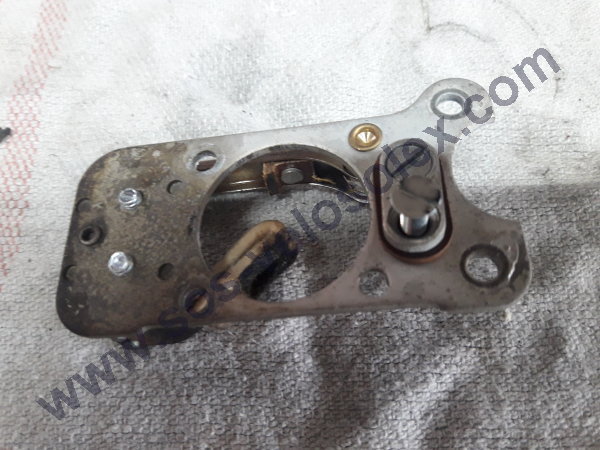

Schritt 3 — Hier ist die lose Schraube gut zu erkennen.

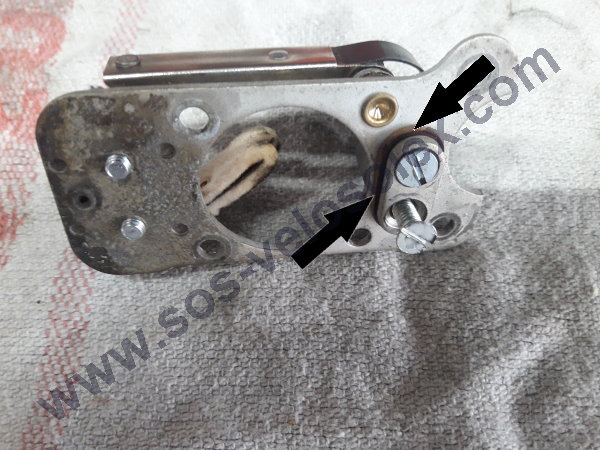

Schritt 4 — Die Pertinax Scheibe (Pfeile) isoliert die Unterbrecher Platte von der Statorplatte.
Wenn sie beschädigt oder gerissen ist, kann sie nicht mehr als Isolator dienen und der Strom wird auf die Statorplatte umgeleitet.

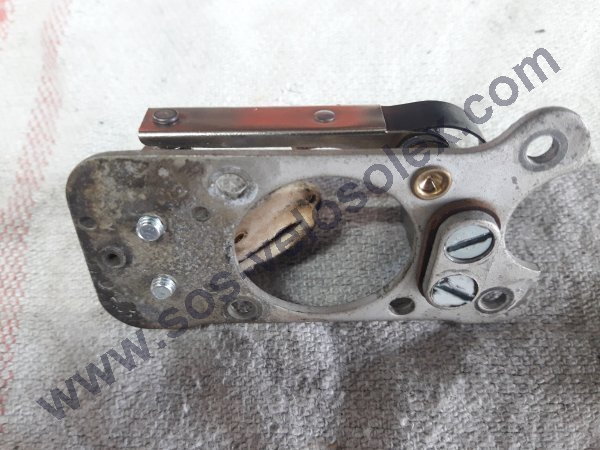

Schritt 5 — Beide Schrauben werden festgezogen.

Schritt 6 — Da sie, wie bereits erwähnt, durch die Vibrationen gerne lösen, und um keine bösen Überraschungen zu erleben, werden die Schrauben routinemäßig bei jedem Motor Check überprüft.
Zum einen werden die Nerven geschont, zum anderen geht keine unnötige Zeit in der Fehlersuche verloren.

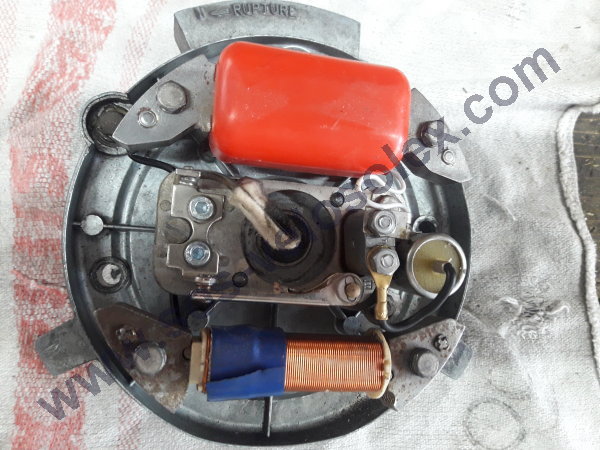

Nachdem die Unterbrecher Platte wieder an ihrem Platz montiert wurde, sollte die Zündung neu eingestellt werden.

Ich hoffe, die Schritt-für-Schritt Anleitung war hilfreich!
