Trickkiste Seite 16: Kurbelwellen Lager Austausch

Auf diese Seite wird der Kolben und Zylinder Austausch gezeigt.

Schritt-für-Schritt Anleitung

Schritt 1 — Es werden verschiedene Methoden um das Lager von der Kurbelwelle zu entfernen angewendet.
Manche benutzen 2 große Schraubenzieher, klemmen sie zwischen Welle und Lager und versuchen durch die Hebelwirkung das Lager zu entfernen.
Dabei kann es leicht passieren, dass die Spitzen der Schraubenzieher abbrechen.
Andere sind radikaler und trennen das Lager von der Welle mit einem Dremel.

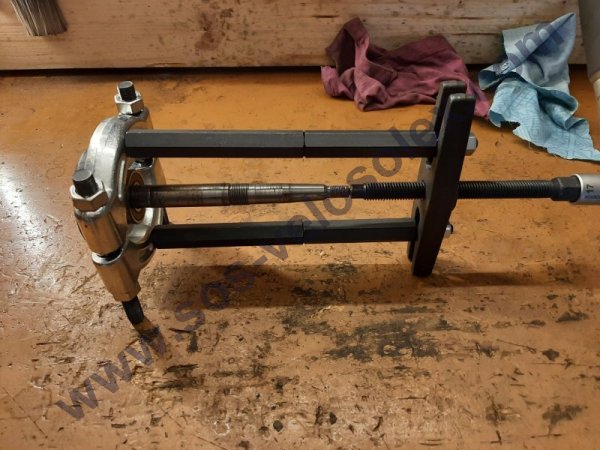

Wenn möglich, sollte ein stabiler Kurbelwellenlager Abzieher benutzt werden, so wie z. B. dieser.

Schritt 2 — Aber nicht jeder Besitzt einen speziellen Kurbelwellenlager Abzieher, man kann sich aber mit den Mitteln, die einem zur Verfügung stehen, behelfen.

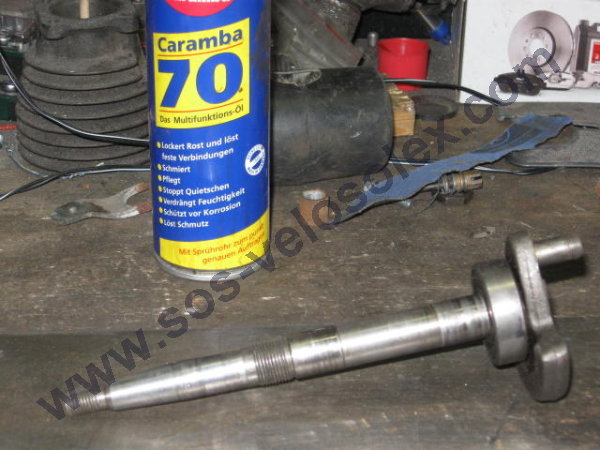

Hier haben wir die Kurbelwelle mit dem Lager das entfernt werden soll.

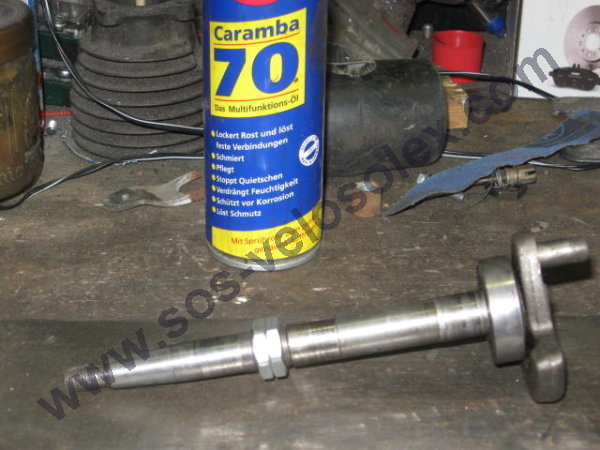

Schritt 3 — Zu erst werden 2 Sechskantkopf Muttern M 10.00 x 1.00 sehr fest aneinander auf die Kurbelwelle angezogen.

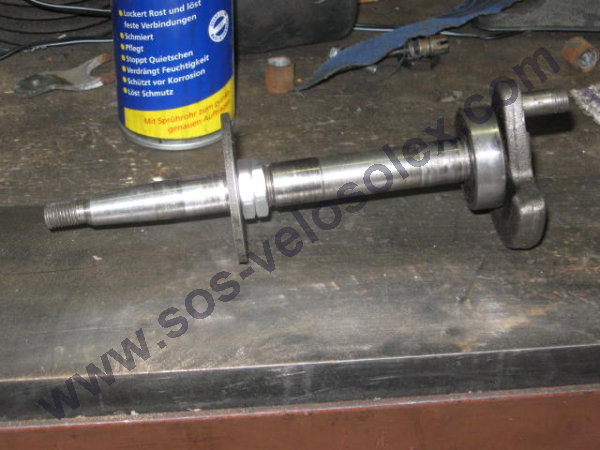

Schritt 4 — Dann wird eine grosse Unterlegscheibe auf die Muttern gelegt.

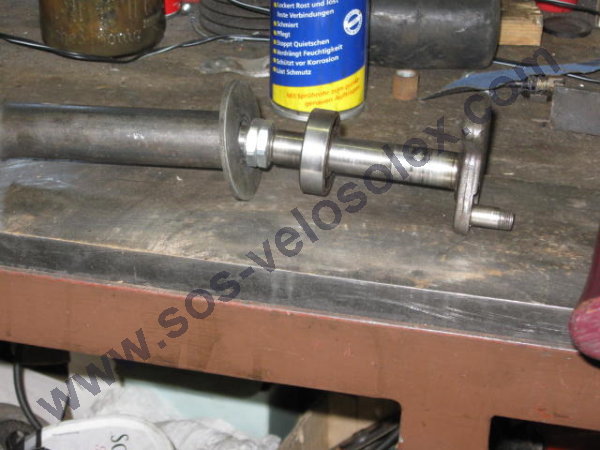

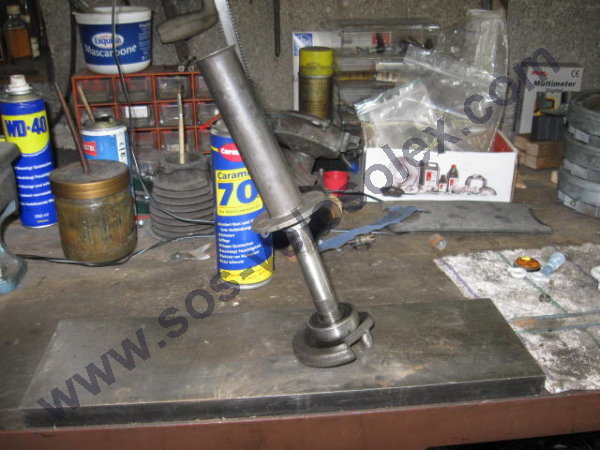

Schritt 5 — Als nächstes wird ein Rohr auf die Welle gesteckt.

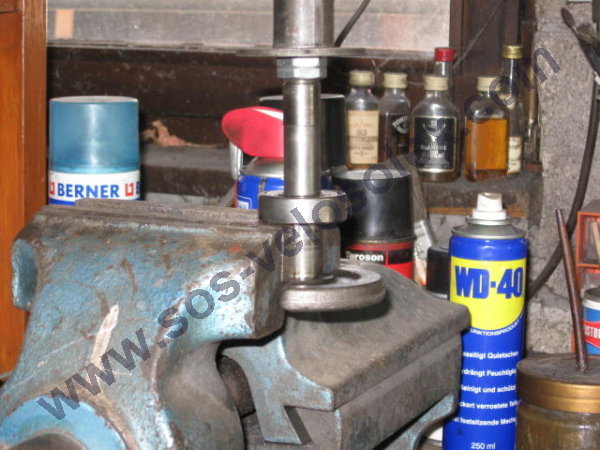

Schritt 6 — Der Lagerrand wird auf den beiden, leicht geöffneten Backen eines stabilen Schraubstock gelegt.

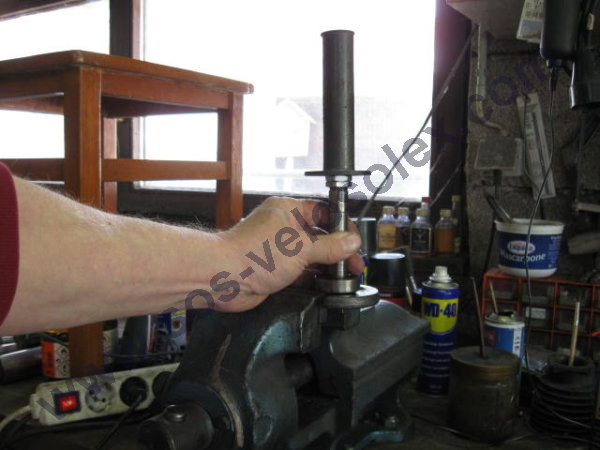

Schritt 7 — Mit ein paar gezielten Hammerschlägen auf das Rohr, wird das Lager von der Kurbelwelle getrieben.

Schritt 8

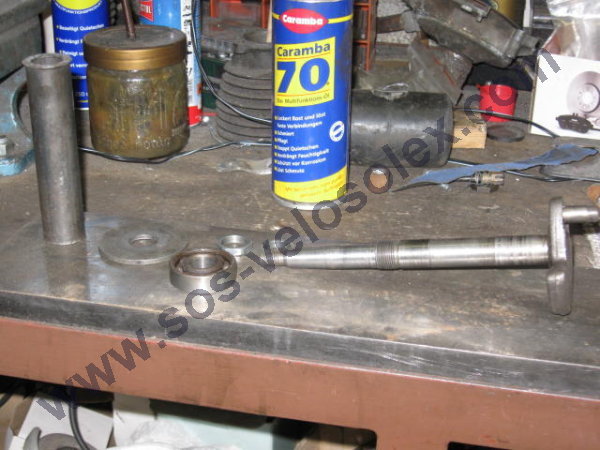

Schritt 9 — Zum Schluss wird das Rohr, die Scheibe, die Muttern und das Lager entfernt.
Nachdem die Kurbelwelle gesäubert und von eventuellem Rost befreit wurde, kann mit der neuen Lager Montage begonnen werden.

Ich hoffe, die Schritt-für-Schritt Anleitung war hilfreich!
