Trickkiste Seite 61: Eine Motor Lager - Stütze anfertigen

Auf diese Seite wird gezeigt wie eine Motor Lager - Stütze angefertigt wird.

Schritt-für-Schritt Anleitung

Schritt 1 — Wenn das Kurbelwellen Lager oder der Simmering defekt sind, muss in der Regel (Bild 4) der Motor komplett auseinander genommen werden.
Beim Kurbelwellen/ Lager (6203) Einbau, muss der Motorblock an der Lager Aufnahmefläche (Bild 7 Pfeil 1) unbedingt abgestützt werden, da sonst ein Bruch der hinteren Lagersitzwand zu einem Totalschaden des Motorblocks führen würde.

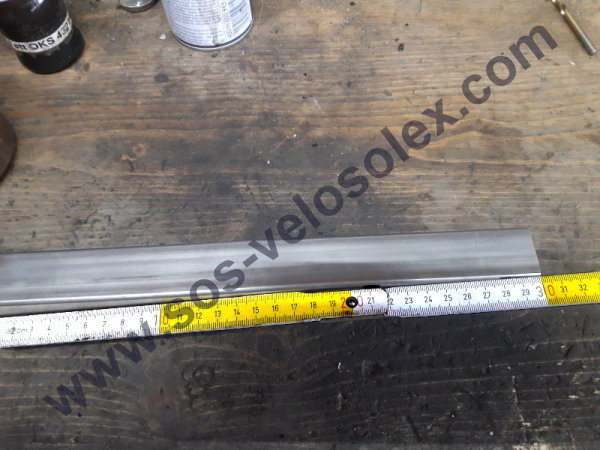

Für diesen Arbeitsvorgang wird ein Stütz Werkzeug angefertigt, das aus einem stabilen Vierkantrohr aus Stahl von 300 mm. Länge besteht, auf dem eine Stahl Unterlegscheibe angeschweißt wird.

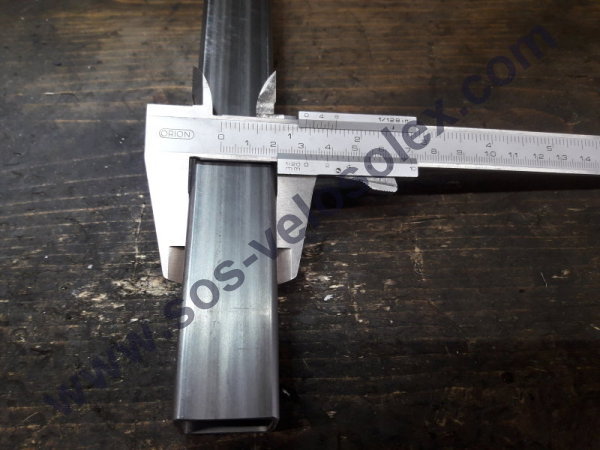

Schritt 2 — Das Vierkantrohr beträgt jeweils 30 x 30 mm. Seitenbreite.

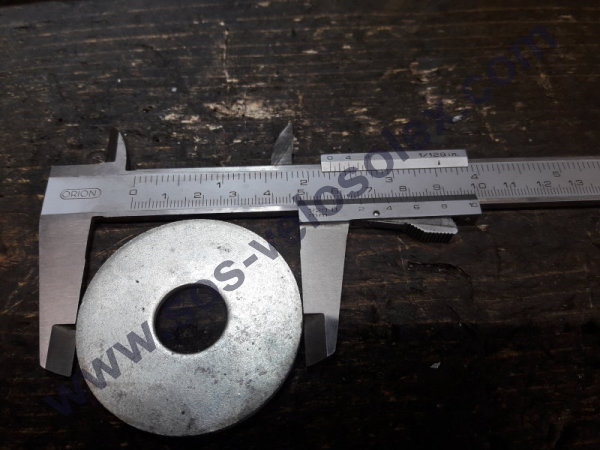

Schritt 3 — Der Außen Durchmesser der Stahlscheibe sollte 57 mm. betragen, ansonsten wäre die Fläche zu groß bzw. zu klein und würde nicht richtig unter der Lager Aufnahme Fläche passen.

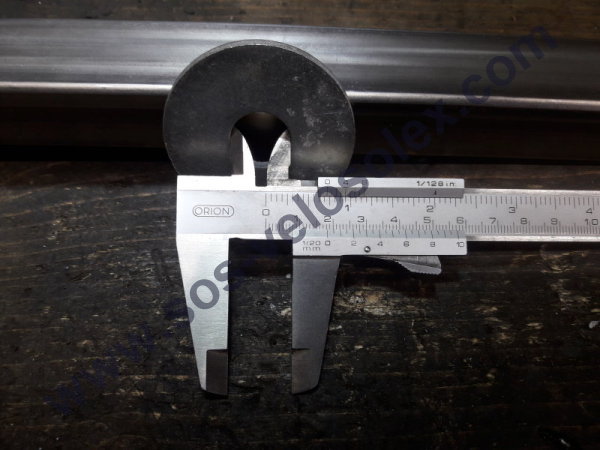

Schritt 4 — Der Innendurchmesser sollte 18 mm. betragen.

Schritt 5 — Nachdem das Vierkantrohr mit der Unterlegscheibe verschweißt wurde, ist das Stützwerkzeug einsatzbereit.

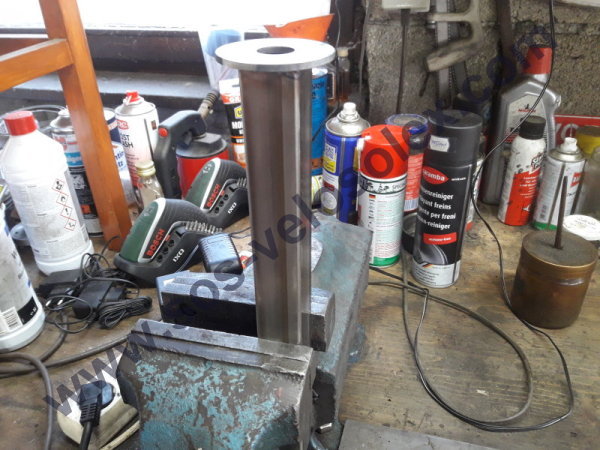

Durch die quadratische Form, lässt sich die Stütze fest im Schraubstock einspannen.

Schritt 6 — Die Kurbelwelle sollte genau in der Öffnung passen, so wird der Motorblock während der Arbeit stabilisiert.

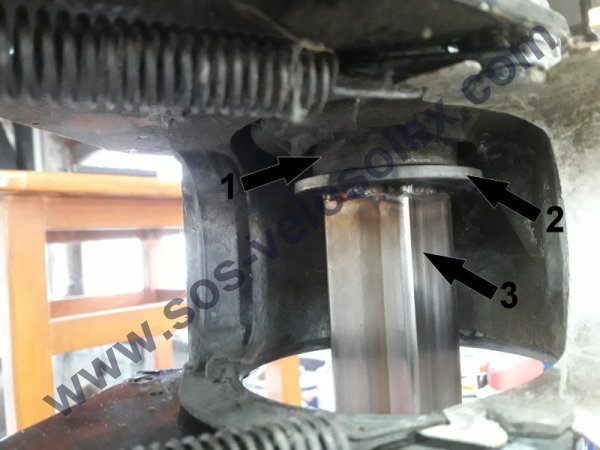

Schritt 7 — Auf dem Foto ist gut zu erkennen wie die Lager Aufnahme Fläche (Pfeil 1), auf der Stahlscheibe (Pfeil 2) unseres Stützwerkzeuges (Pfeil 3) aufliegt.

Ich hoffe, die Schritt-für-Schritt Anleitung war hilfreich!
