Trickkiste Seite 121: Beide Lenkkopflager richtig herum einsetzen

Auf diese Seite wird erklärt wie beide Lenkkopflager richtig herum eingesetzt werden.

Schritt-für-Schritt Anleitung

Schritt 1 — Falsch herum eingesetzte Lenkkopflager oder eine Verwechslung der Lagerschalen, z. B. nach einer Restaurierung oder Austausch der ausgeschlagenen Teile, sind leider keine Seltenheit.
Dies bewirkt, dass die Lenkung wackelt und instabil ist, was nicht unbedingt zu einer ruhigen Handhabung beiträgt.

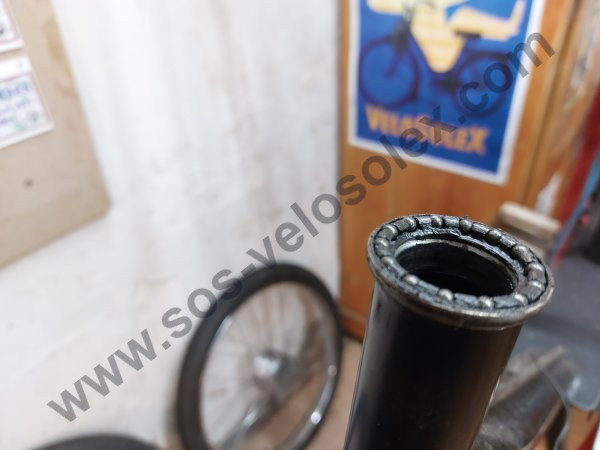

Auf dem folgenden Foto ist das obere Lenkkopflager, so wie es in der dünneren Lagerschale hinein gehört, vor dem Säubern, abgebildet.

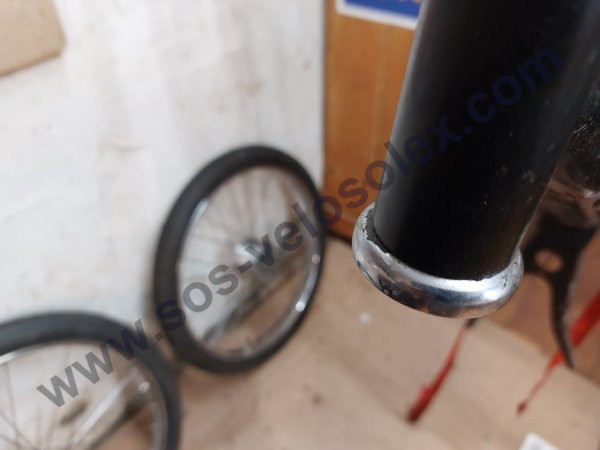

Schritt 2 — Hier ist die untere, dickere Lagerschale abgebildet.

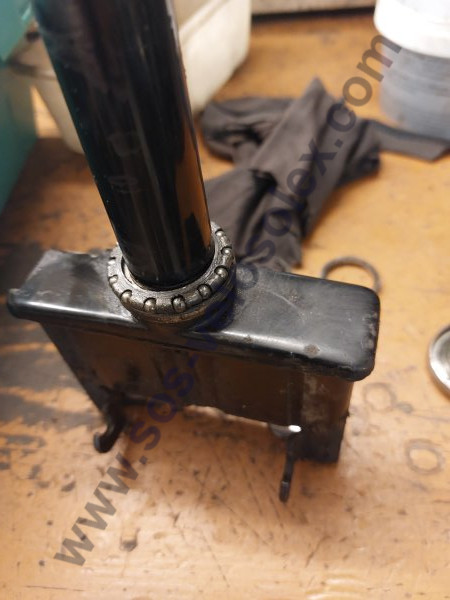

Schritt 3 — Und hier ist das untere Lager, was zwischen der dickeren Lagerschale und deren Sitz, der auf dem unteren Lenkrohr montiert ist, abgebildet.

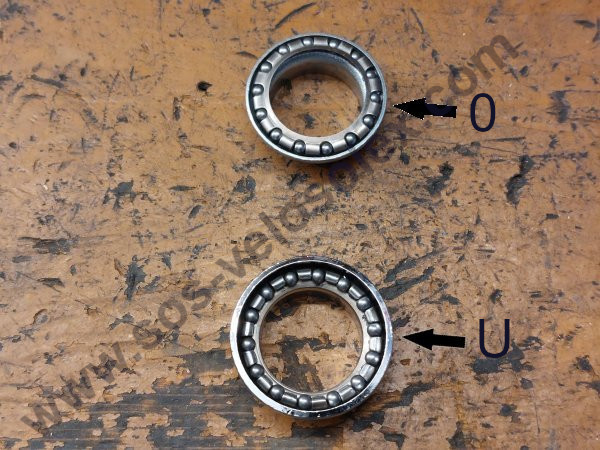

Schritt 4 — Nachdem beide Lagerschalen und Lager gesäubert wurden.
Die obere Lagerschale (O) und die untere Lagerschale (U) mit den richtig herum eingelegten Lager.
So wie abgebildet, müssen die Lager, nachdem beide Lagerschalen im Lenkrohr positioniert wurden, in den Schalen eingesetzt werden.

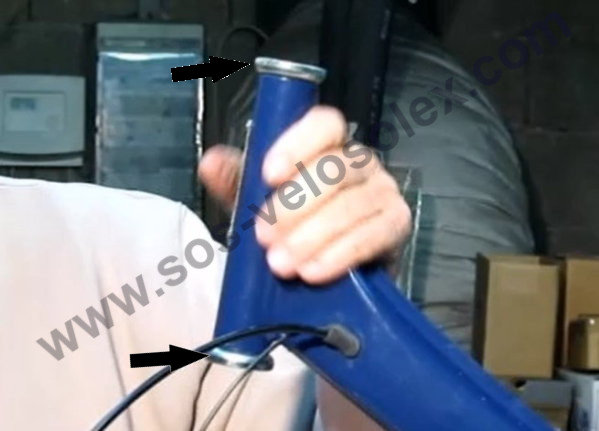

Schritt 5 — Die obere und die untere Lagerschalen im eingebauten Zustand (Pfeile).
Nachdem sie mit Lagerfett eingefettet wurden, wird das obere Lager in der Schale eingesetzt, das untere wird auf den unteren, ebenfalls eingefettetem Sitz, wie auf dem dritten Foto von oben abgebildet, positioniert.
Anschließend wird die Lenksäule in das Rohr eingeführt und befestigt.

Ich hoffe, die Schritt-für-Schritt Anleitung war hilfreich!
