Trickkiste Seite 62: Kupfer Scheiben am Kurbelwellen-Gehäuse Deckel hinzufügen

Auf diese Seite wird gezeigt wie die Kupfer Scheiben am Kurbelwellen-Gehäuse Deckel hinzu gefügt werden.

Schritt-für-Schritt Anleitung

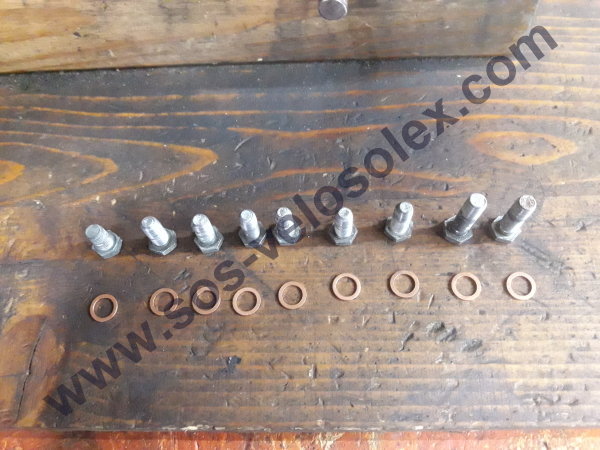

Schritt 1 — Um die Dichtigkeit des Kurbelwellen Gehäuses zu maximieren, müssen die Kupfer Scheiben an den acht Kurbelwellen Gehäuse Deckelchrauben und an der Wartungsschraube angebracht werden.
Die Scheibenen sind ein fester Bestandteil des Motors und erfüllen einen wichtigen Zweck, doch sie fehlen sehr oft oder wurden durch Unterlegscheiben/ Sprengringe ersetzt, die da nichts zu suchen haben.
Der Motor sollte absolut dicht sein, und um wirklich problemlos zu funktionieren, sollte es die dafür notwendigen Kupfer Abdichtringe sein.

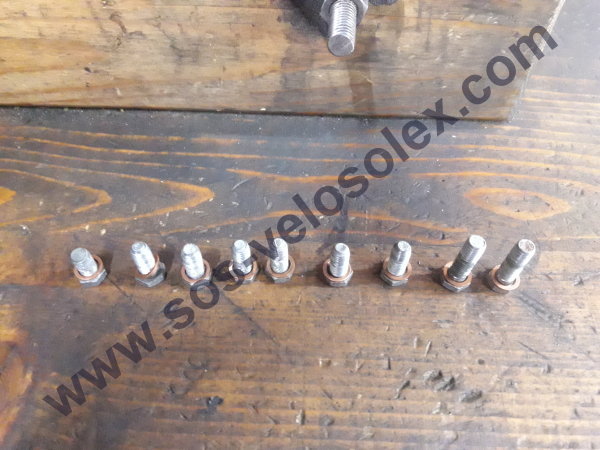

Schritt 2 — Die Abdichtringe sind mit den Kurbellwellen Deckel Schrauben vereint.

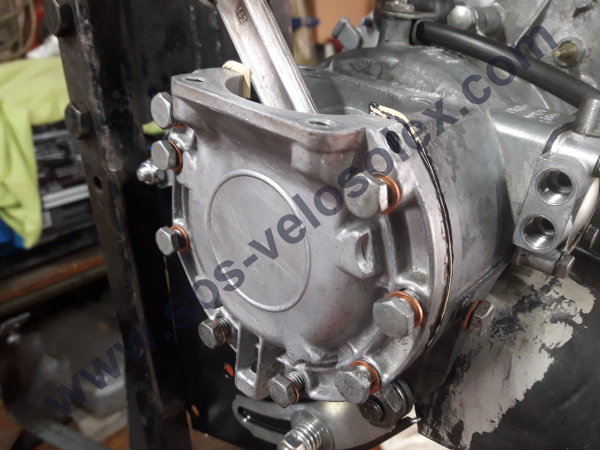

Schritt 3 — Die zwei langen Schrauben werden als Erstes in den oberen Gewinden eingeführt, gefolgt von den sechs kürzeren.

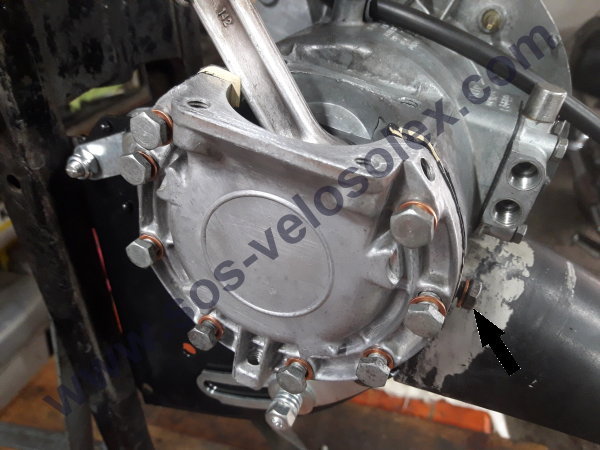

Schritt 4 — Links von der Sprit Pumpe, befindet sich die kurze Wartungsschraube (Pfeil), die ebenfalls mit einer Dichtung bestückt werden sollte.

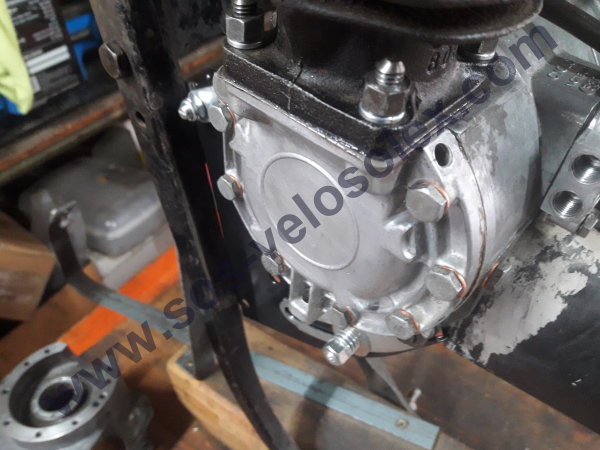

Schritt 5 — Nach dem Aufbau, sind der Motor sowie das Kurbelwellen Gehäuse dicht.

Ich hoffe, die Schritt-für-Schritt Anleitung war hilfreich!
