Trickkiste Seite 70: Den Kolben Bolzen in seinem Sitz einpassen

Auf diese Seite wird gezeigt wie eine zu enge Passung des Kolben Bolzen behoben wird.

Schritt-für-Schritt Anleitung

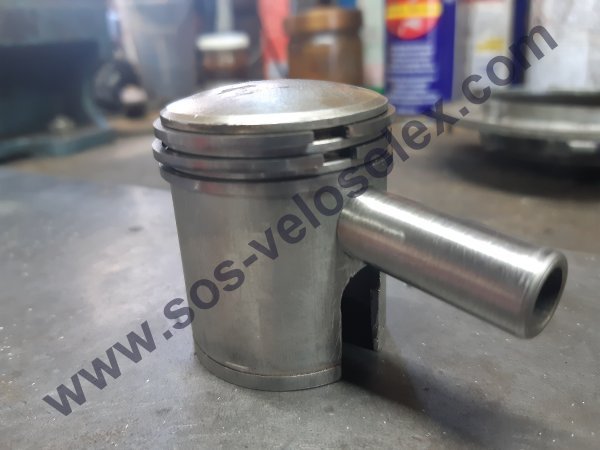

Schritt 1 — Die Bolzen Passung im original Kolben, ist im Gegensatz zu den neueren Kolben in dem sich der Bolzen mit Leichtigkeit einführen lässt, sehr eng bemessen und sollte während eine Motor Instandsetzung, unbedingt nach gearbeitet werden, um keine böse Überraschungen zu erleben.
Ein zu eng sitzender Kolbenbolzen, kann nämlich zum Kolben Fresser führen, wenn z. B. das obere Pleuellager defekt ist.
Da nicht jeder eine Drehbank/ Bohrmaschine besitzt, kann diese Arbeit mit etwas Geduld mit dem Werkzeug das einem zur Verfügung steht, erledigt werden.

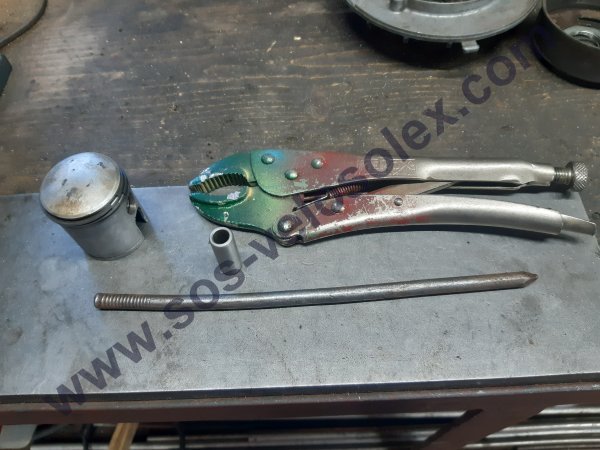

Schritt 2 — Für diese Arbeit braucht es folgende Werkzeuge, eine Feststell/ Blechner Zange, ein Metall Stift/ stabiler Nagel der im Durchmesser etwas geringer als der Innen Durchmesser des Bolzen ist, stabiles reiß festes Schleifpapier und einen stabilen Schraubstock.

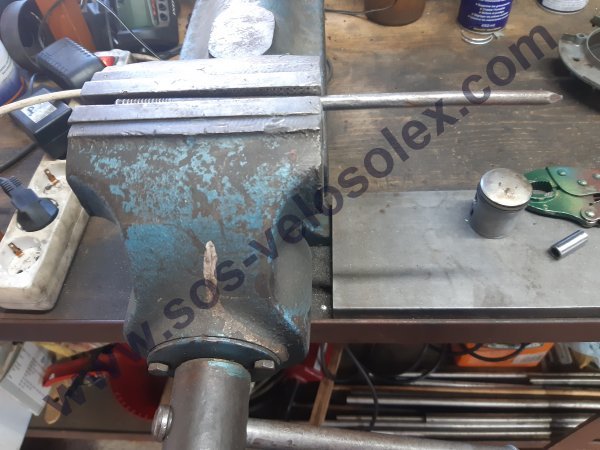

Schritt 3 — Der Stift wird fest im Schraubstock eingespannt.

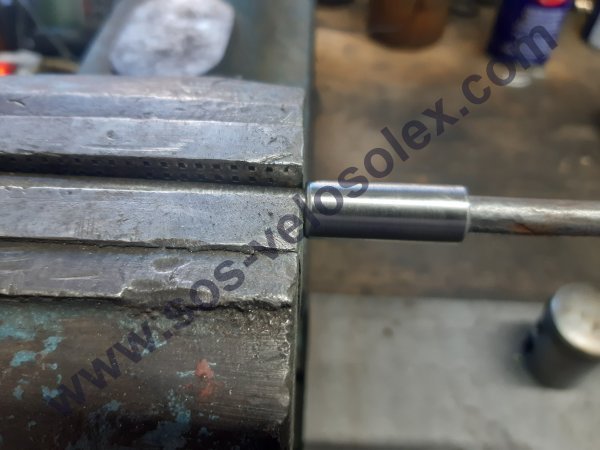

Schritt 4 — Der Bolzen wird über dem Stift bis zum Schraubstock Anschlag eingeführt.

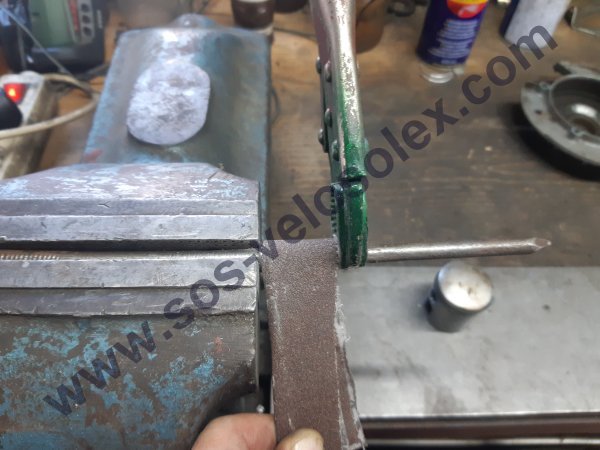

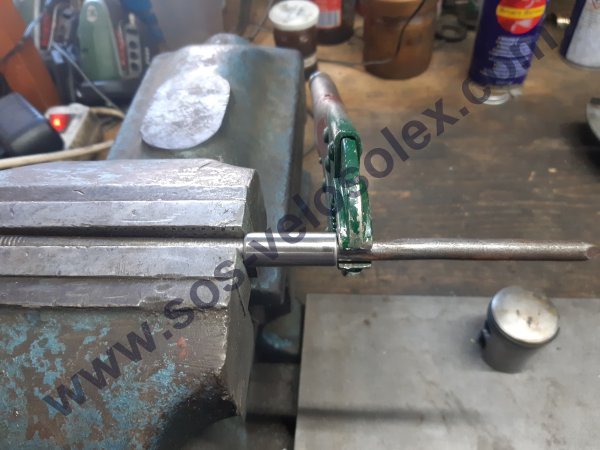

Schritt 5 — Jetzt wird der Bolzen mit der Zange fixiert, so dass er festsitzt.

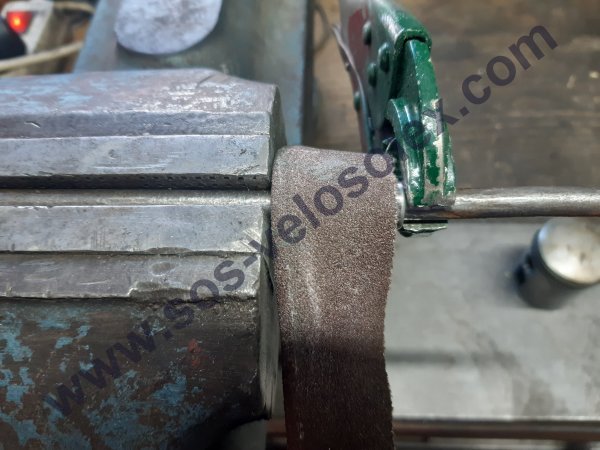

Schritt 6 — Um die Schleifpapier Festigkeit zu erhöhen, wird die Bolzen Fläche rundum mit festem 80^er doppelt gefaltetem Leinen Schleifpapier so lange bearbeitet, bis der Bolzen sich ohne großen Widerstand in die Bolzen Passung des Kolbens einführen lässt.

Schritt 7 — Der Bolzen wir mehrmals während diesen Arbeitsschritt auf dem Stift gedreht, und mit der Zange neu fixiert.

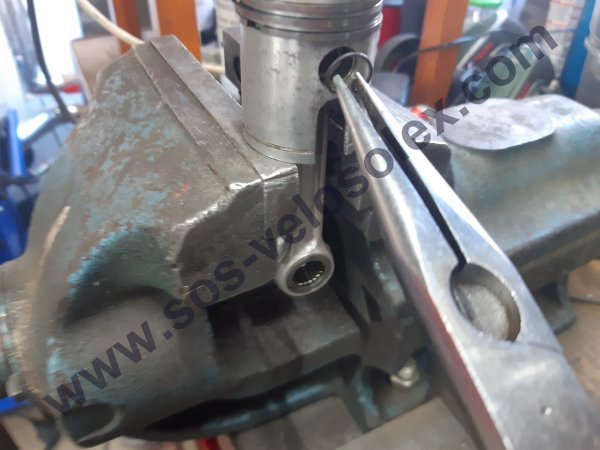

Schritt 8 — Der Bolzen wird im Kolben mit den Sicherungsringen gesichert, beidseitig versteht sich.

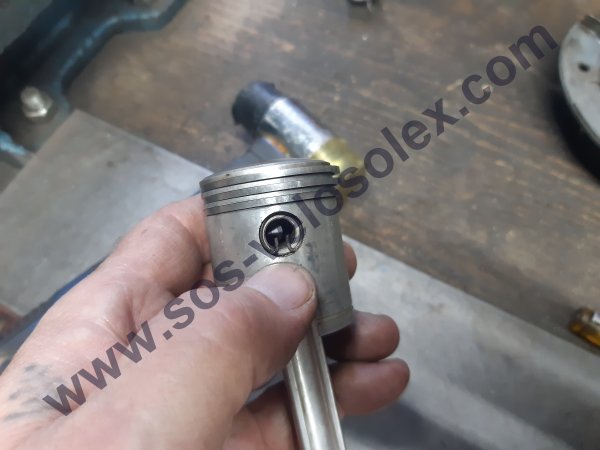

Schritt 9 — Gebrauchte Sicherungsringe sollten nicht mehr verwendet werden, und um bleibende Schäden zu vermeiden, dürfen die Ringe nicht übermäßig zusammengedrückt werden.
Durch leichtes Verdrehen der Ringe, kann nachgeprüft werden ob sie sicher in die Nuten eingerastet sind.
Der Stoß der Sicherungsringe, sollte immer in Hub Richtung des Kolbens liegen.

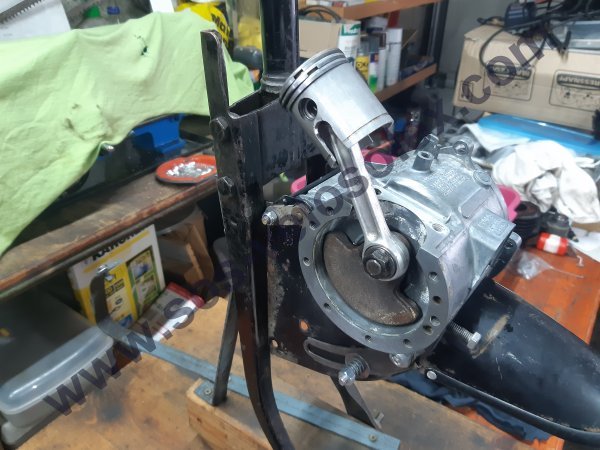

Schritt 10 — Der Kolben mitsamt Pleuelstange, kann jetzt auf die Kurbelwelle montiert werden.

Ich hoffe, die Schritt-für-Schritt Anleitung war hilfreich!
