Trickkiste Seite 66: Die Bremsankerplatten Größen bestimmen

Auf diese Seite werden die verschiedene Bremsankerplatten Größen bestimmt.

Schritt-für-Schritt Anleitung

Schritt 1 — Um die Beläge zu erneuern, muss zu erst der Innendurchmesser der Bremstrommel bestimmt werden.
Es sind zwei Größen im Umlauf, 80 mm und 83 mm.

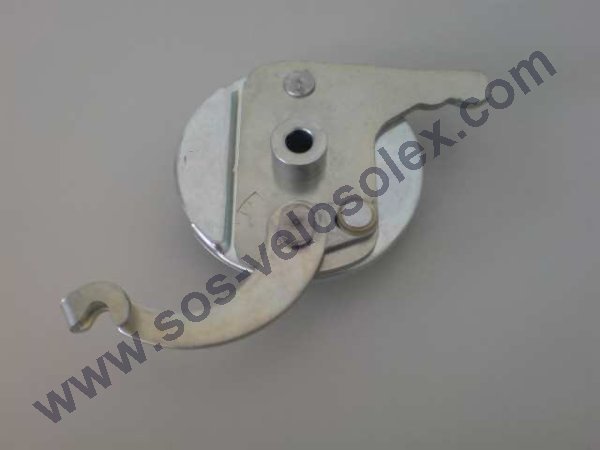

Auf dem ersten Bild ist eine 80^er Bremsankerplatte aus ungarischer/ chinesischer Produktion abgebildet.

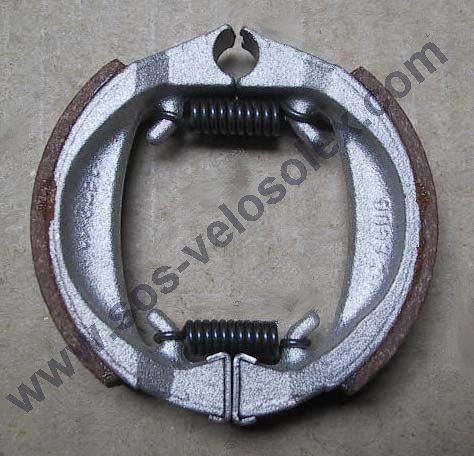

Schritt 2 — Die dazugehörigen 80^er Beläge, für 3800^er Motobécane, MBK, Impex, 5000^er, Tenor hinten und Tenor GL vorne.

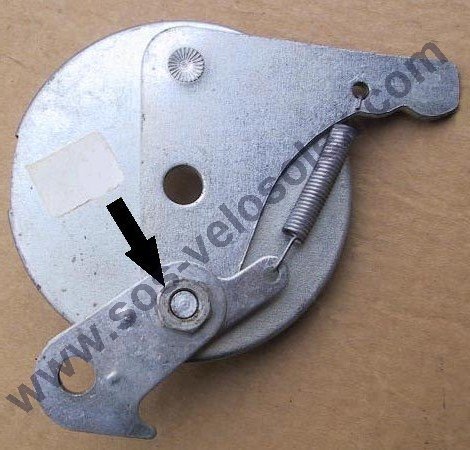

Schritt 3 — Auf diesem Foto ist die original 83^er Bremsankerplatte aus französischer Produktion abgebildet, sie ist mit einer Zentrier Mutter (Pfeil) ausgestattet und für alle 3300^er, 3800^er und 5000^er Modelle passend.
In den 70^ern wurden die 3800^er und 5000^er Modelle, jeweils mit der gleichen Bremsankerplatte ausgestattet.

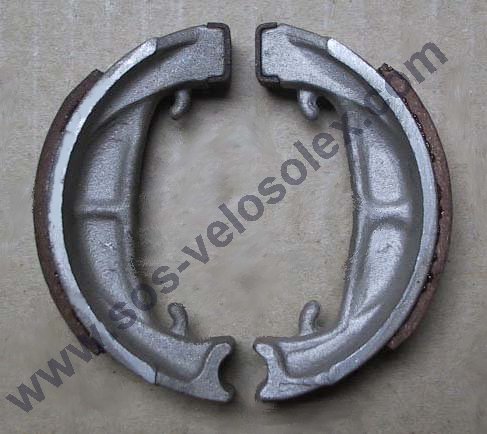

Schritt 4 — Die dazugehörigen 83^er Beläge.

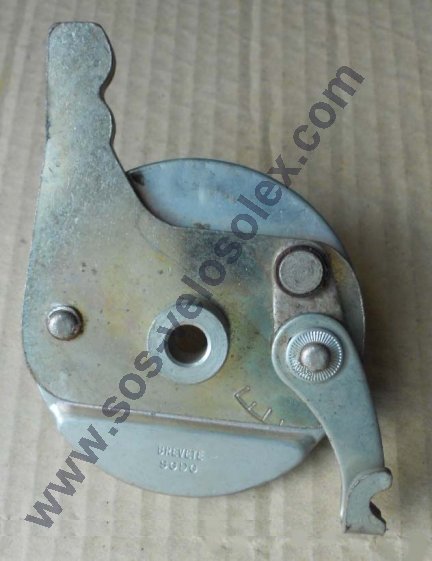

Schritt 5 — Ebenfalls aus französischer Produktion, die spätere Variante einer 83^er Bremsankerplatte ohne Zentriermutter.

Ich hoffe, die Schritt-für-Schritt Anleitung war hilfreich!
