Trickkiste Seite 1: Einstellen der Zündung

Hier wird Schritt für Schritt gezeigt, wie die Zündung mit einem modifizierten Polrad eingestellt wird.

Schritt-für-Schritt Anleitung

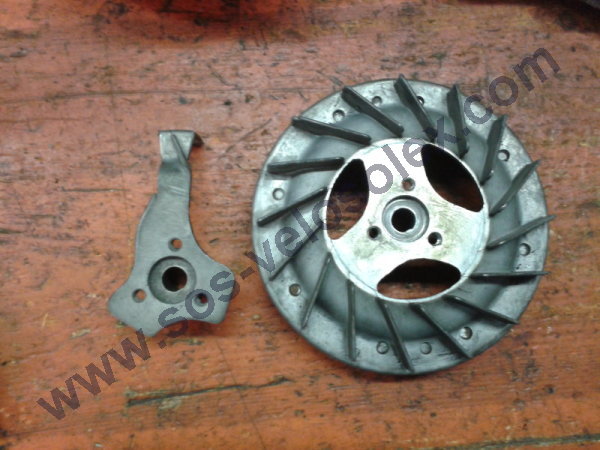

Schritt 1 — Da es eine etwas umständliche Angelegenheit ist, die Zündung mit dem montierten Polrad einzustellen, wurde aus einem ausgedienten Polrad eine Zündzeitpunkt-Einstellhifle (Links im Bild) gefertigt, die das Einstellen des Zündzeitpunkts deutlich erleichtert, da störende Komponenten nicht mehr im Arbeitsbereich liegen.

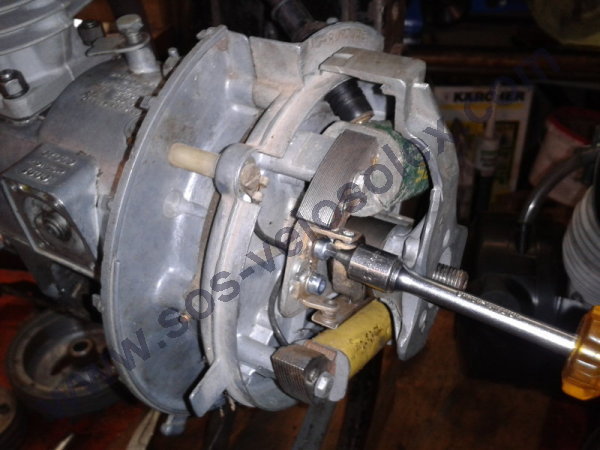

Schritt 2 — Zuerst werden beide Unterbrecher-Schrauben gelockert (die über die Jahre ausgefransten Schrauben wurden durch Inbusschrauben ersetzt).

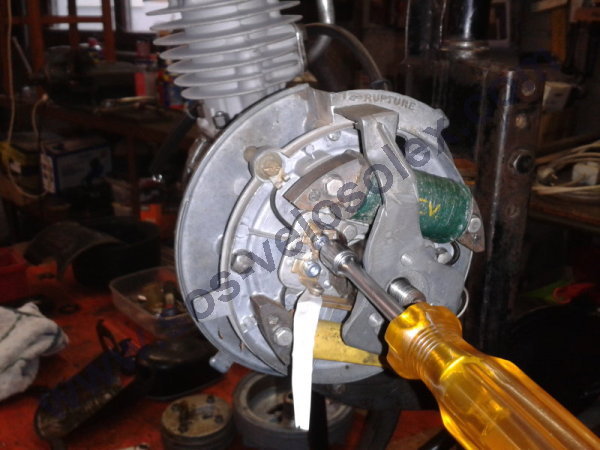

Schritt 3 — Als nächstes wird ein Zigarettenblättchen aus einem Zigarettenpapier-Heftchen entnommen, der Länge nach in Streifen geschnitten (da es sonst zu breit ist).
Die „Zigarettenpapier-Methode“ hat sich zum Einstellen der Zündung als sehr zuverlässig erwiesen.
Das Blättchen wird zwischen den Kontakten geklemmt, die Einstellhilfe im Uhrzeigersinn drehen bis die Kerbe auf „Rupture“ (frz. für „Unterbrechung“) steht.

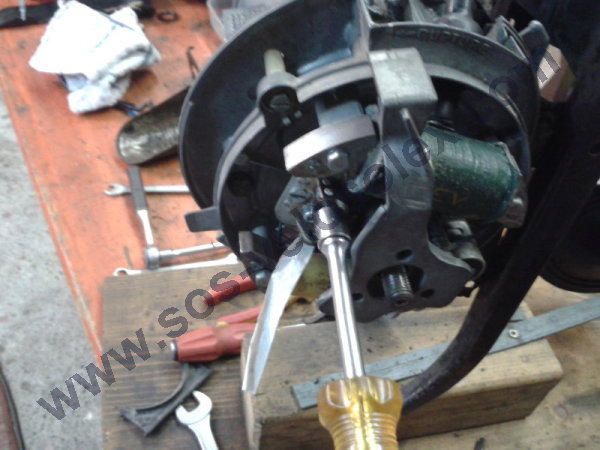

Schritt 4 — Die Zündung wird durch vorsichtiges Drehen der Einstellschraube (links, mittig zwischen den Feststellschrauben) justiert.
Das Zigarettenpapier muss sich ohne Widerstand herausziehen lassen.
Danach werden die Schrauben wieder festgezogen (mit Gefühl – nach fest kommt ab) und der Zündzeitpunkt nochmals kontrolliert.
Gegebenfalls die Zündung nachjustieren.
Anstatt des Zigarettenpapiers, kann auch eine Füllehre mit einer Blattstärke von 0,05 mm, oder eine elektronische Hilfe benutzt werden.

Ich hoffe, die Schritt-für-Schritt Anleitung war hilfreich!
