Trickkiste Seite 124: Spezial Werkzeug unverzichtbar

Auf diese Seite werden die wichtigsten Spezialwerkzeuge aufgeführt.

Schritt-für-Schritt Anleitung

Schritt 1 — Eine Motor Instandsetzung ist ohne spezial Werkzeug kaum zu bewältigen.
Z. B. das Polrad oder die Stator Platte des 1700^er mit dem falschen Werkzeug entfernen zu wollen, ist keine gute Idee, denn beides wird mit Sicherheit danach unbrauchbar sein.
Auf diese Seite werden die wichtigsten Werkzeuge aufgelistet.

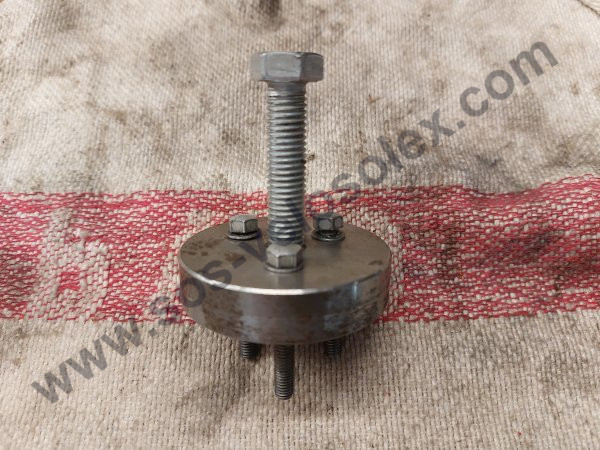

Als Erstes ist ein stabiler Polradabzieher abgebildet, wobei ein einfacher Abzieher in der Regel ausreicht.

Schritt 2 — Der hier abgebildeter Stator Lager Abzieher ist ein unverzichtbares Werkzeug, denn ohne ihn geht nichts.

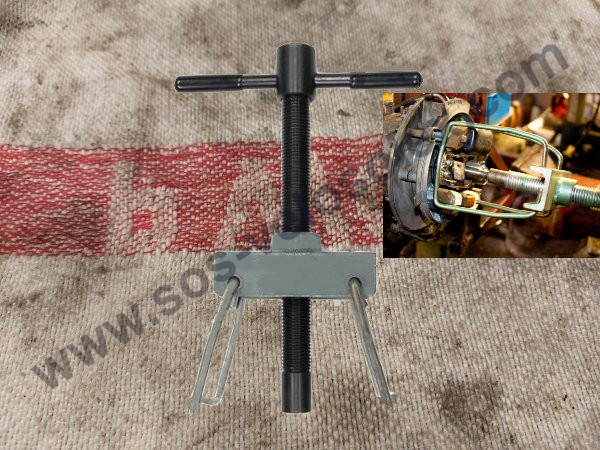

Schritt 3 — Der Stator Platte Abzieher wird auf den folgenden Modellen eingesetzt, 45^er CC, 330^er, 660^er, 1010^er, 1400^er, 1700^er, 2200^er, 3300^er, 3800^er, 5000^er, PliSoleX, Micron.

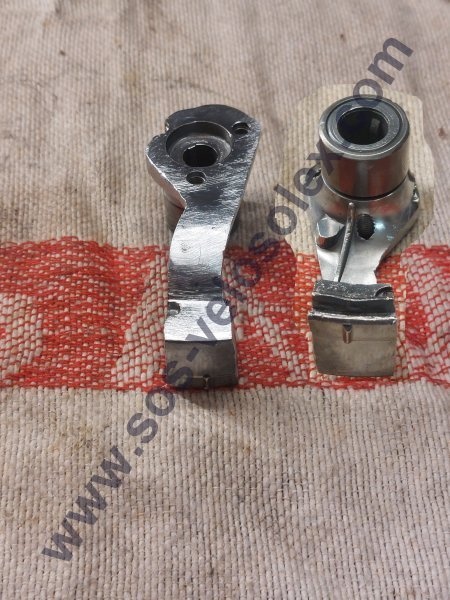

Absolut unverzichtbares Werkzeug für die 1700^er, 2200^er und 3300^er-Modelle, bei denen das Stator Lager im Gegensatz zu den 3800^er, 5000^er, PliSoleX und Micron Motoren, mit einem Sicherungsclip in der Stator Platte fest verankert ist, und die Platte nicht einfach von Hand entfernt werden kann.

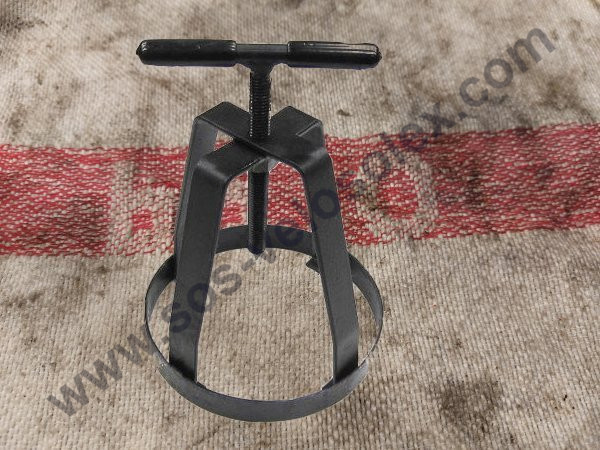

Schritt 4 — Der Kupplungskorb Abzieher ist besonders wichtig für die 1700^er, 2200^er und 3300^er-Motoren, bei denen die Reibrolle auf zwei Kugellagern gelagert ist.
Die vier Enden des Abziehergitter werden hinter der Lippe der Kupplungstrommel positioniert, um die gesamte Reibrollen Platte entfernen zu können.
Im folgenden Video ist ab der Minute 0:36 der Abzieher im Einsatz zu sehen.

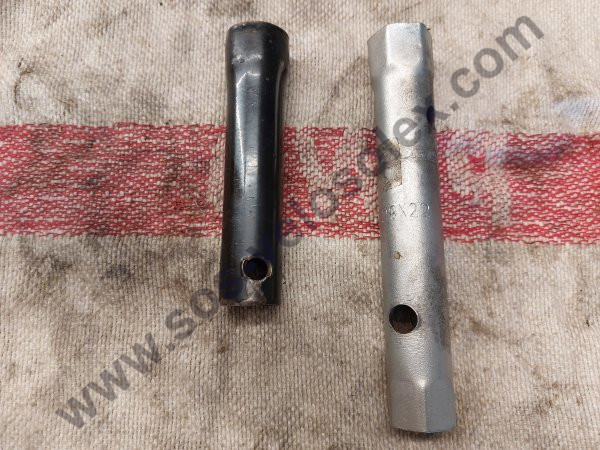

Schritt 5 — Kupplungsmutter Steckschlüssel, im Video über den Motoraufbau ist ab Minute 1:44 der Einsatz der Steckschlüssel zu sehen.
Links der original 21^er, rechts der 22^er für die Muttern der neue Generation.

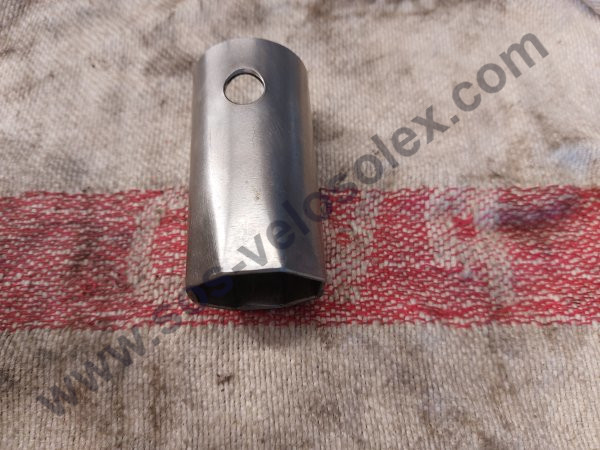

Schritt 6 — Mit diesem Steck Schraubenschlüssel wird die Mutter entfernt, mit der die Rolle am Kupplungsgehäuse befestigt ist.
Die Mutter ist eine 37 mm Achtkant Mutter.
Auch für die Demontage der Tretkurbel Achsmuttern geeignet.

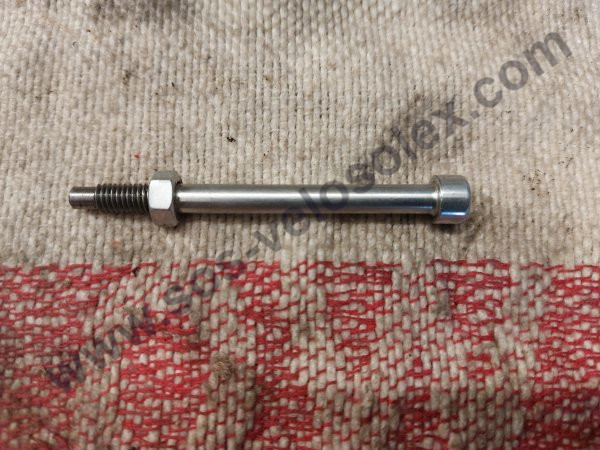

Schritt 7 — Der Kurbelwellen Blockierstift, durch ihn wird die Arbeit am Motor um einiges bequemer.
Der Einsatz des Kurbelwellen Blockierstift ist ab Minute 1:04 auf dem Video zu sehen.

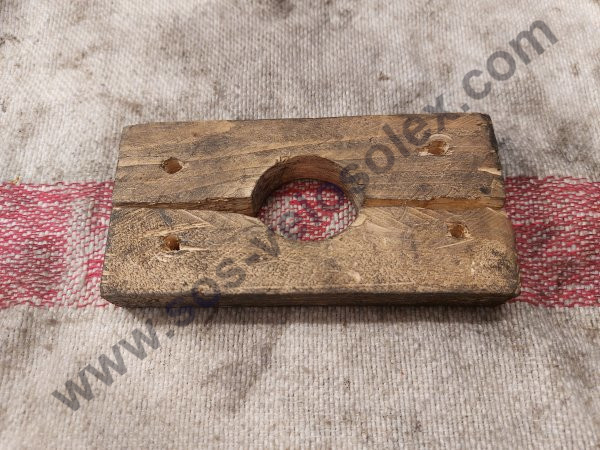

Schritt 8 — Der Reibrollen Halter sollte nicht fehlen, denn er erweist sich als sehr nützlich.
Um für die gängigen Reibrollen Größen passend zu sein, können zweierlei passende Vorrichtungen gefertigt/ besorgt werden, oder das Loch sollte etwas oval sein. Um den Korundmantel nicht zu beschädigen, sollte das Material nicht zu fest sein, dieser hier abgebildete Reibrollen Halter besteht aus Polyamid (Nylon), er kann aber auch aus Weichholz wie Tanne, Fichte usw. oder aus Hartholz wie Buche, Eiche etc. gefertigt werden.

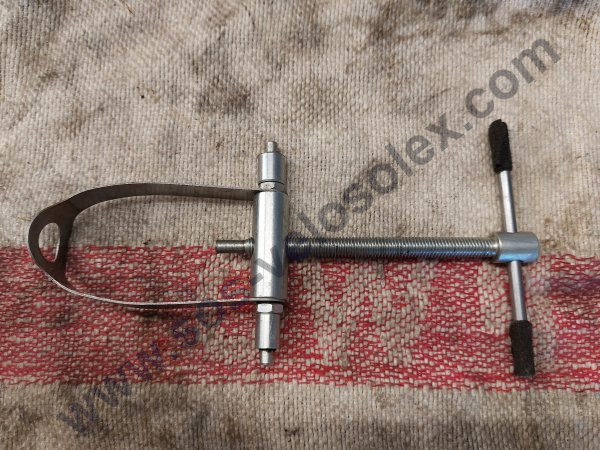

Schritt 9 — Ein sehr nützliches Werkzeug, der Kolbenbolzen Ausdrücker.

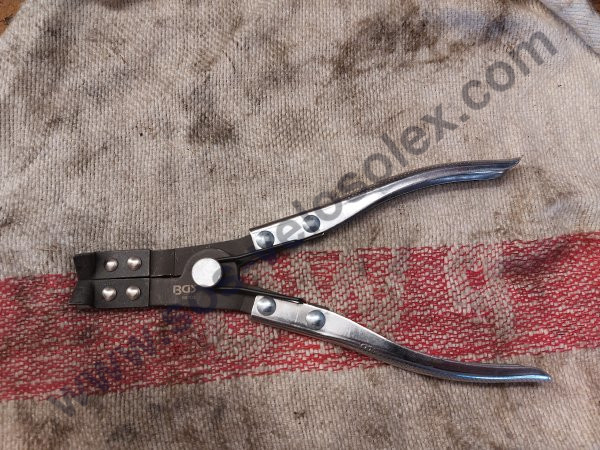

Schritt 10 — Die Kolbenring Zange, für ein sicheres Fassen der Kolbenringe während der Kolben Bestückung.

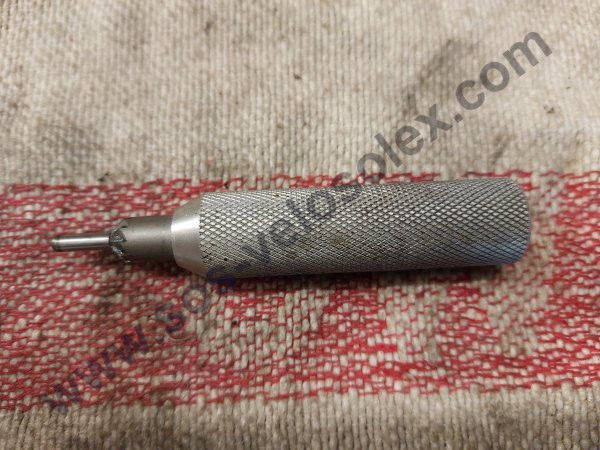

Schritt 11 — Die Ventilsitz Fräse, sie sollte für die Zylinderkopf Bearbeitung nicht fehlen.

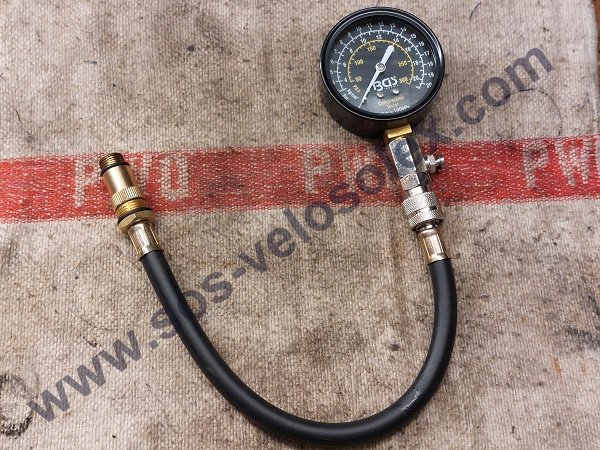

Schritt 12 — Der Kompressiontester, ist ein sehr hilfreiches Messwerkzeug, das nicht nur den Kompressionswert anzeigt, sondern verschlissene Kolbenringe, oder ein undichtes Zylinderkopfventil bzw. ein undichter Zylinderkopf können unkompliziert und schnell diagnostiziert werden.

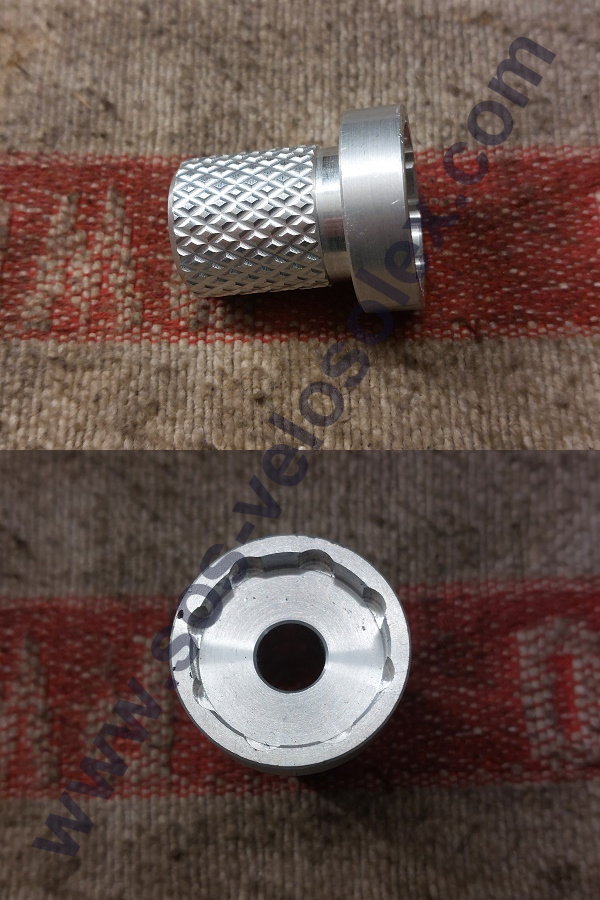

Schritt 13 — Die Drehhilfe für die vordere und hintere Felgenbremsen erweist sich als sehr nützlich, um das unhandliche Einstellrädchen, das auf dem Bremsarm angebracht ist, mühelos zu drehen, um das Bremsseil spannen zu können.
Die Drehhilfe ist bei SARL VSX France zu erwerben.

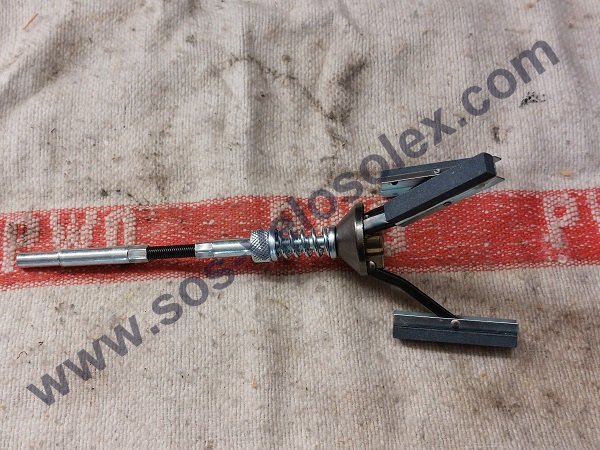

Schritt 14 — Oft die letzte Rettung, der Zylinder Honer.
Er beseitigt zuverlässig Klemmspuren oder kleinere Riefen.
Ich verwende das Gerät für Motorrestaurierungen, wodurch die Laufbuchse einen neuen Kreuzschliff erhält, der für eine bessere Ölhaftung sorgt und zu einer Leistungssteigerung führt.

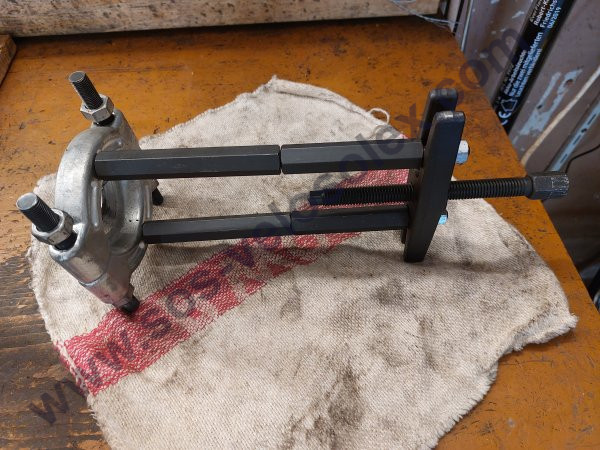

Schritt 15 — Der Kurbelwellen Lager Abzieher, wohl dem, der einen besitzt.

Schritt 16 — Und zur guten Letzt, der Feierabend Schlüssel, das wichtigste Utensil überhaupt, nach getaner Arbeit! 😉

Ich hoffe, die Schritt-für-Schritt Anleitung war hilfreich!
