Trickkiste Seite 13: Sturzbügel Montage

Auf diese Seite wird die Sturzbügel Montage gezeigt.

Schritt-für-Schritt Anleitung

Sturzbügel gibt es in zig verschiedenen Ausführungen, aber sie haben alle eine Gemeinsamkeit, nämlich den Motor bei einem Sturz zu schützen.
Weit verbreitet sind 2 Arten von Fixierungen, bei der ersten Variante wird ein Zusatzbügel zur Fixierung am Rahmen eingesetzt, bei der zweiten wird der Bügel mit einer integrierten durchgehenden Verschraubung am Rahmen montiert.
Wir fangen mit dem erstgenannten Sturzbügel an.

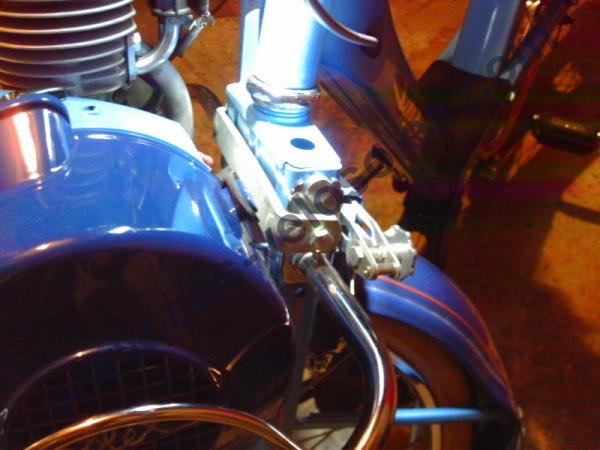

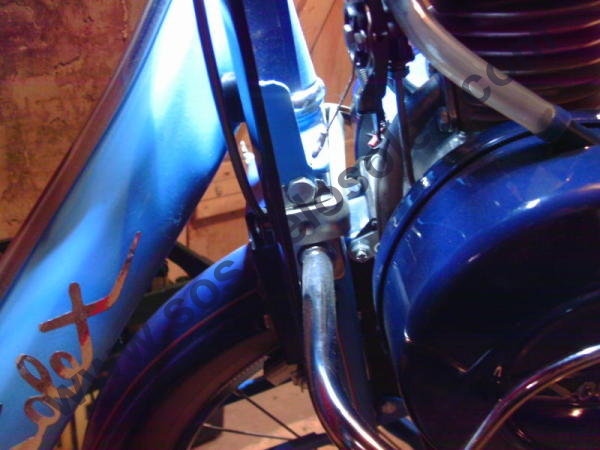

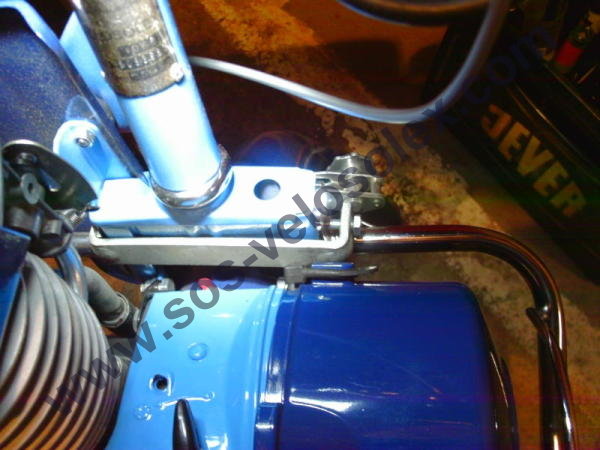

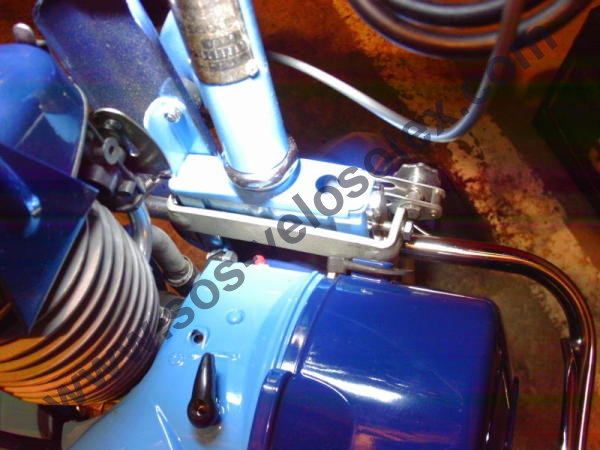

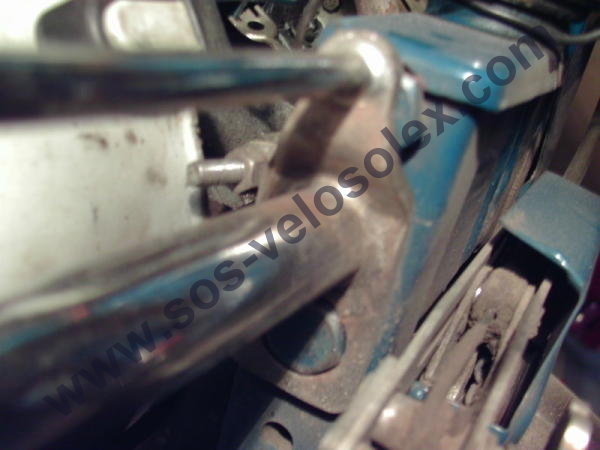

Die Demontage ist schnell erledigt, die Schraube S (Pfeil) wird gelockert und der Zusatzbügel wird nach oben etwas hin und her bewegt und entfernt.
Durch vorsichtiges Auseinanderziehen kann der Sturzbügel nun von der Gabel abgenommen werden.
Manche Zusatzbügel können ohne Widerstand entfernt werden, andere müssen etwas gelockert werden, um sie vom Sturzbügel zu entfernen.
Schritt 1
Schritt 2
Schritt 3
Schritt 4

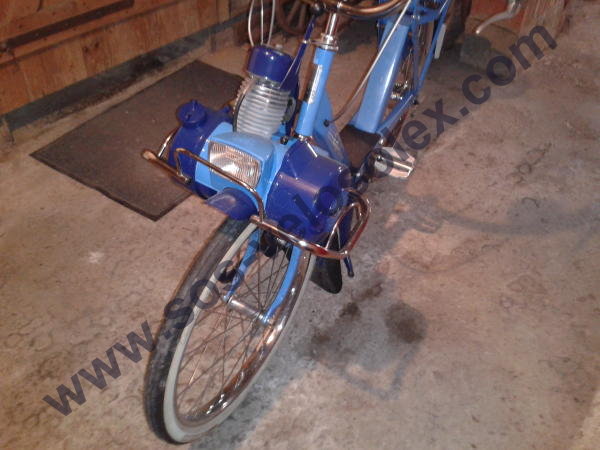

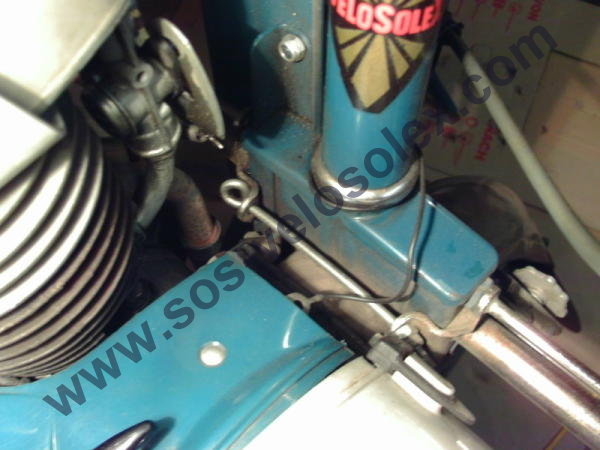

Und so sieht es nach der Montage aus.
Schritt 5

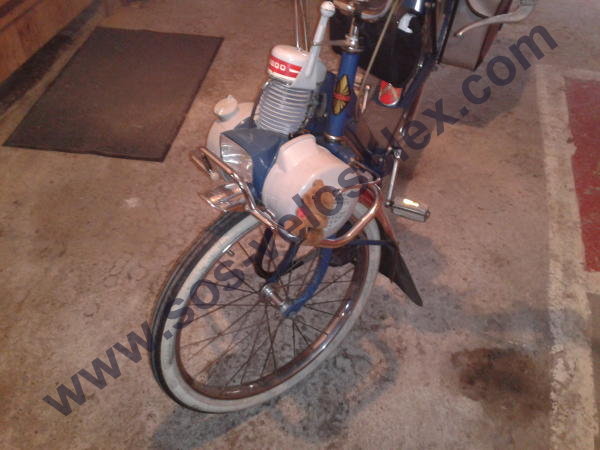

Die zweite Variante.
Schritt 6
Schritt 7
Schritt 8

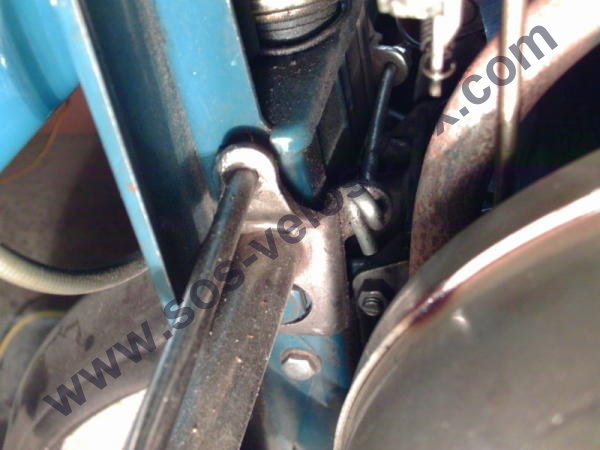

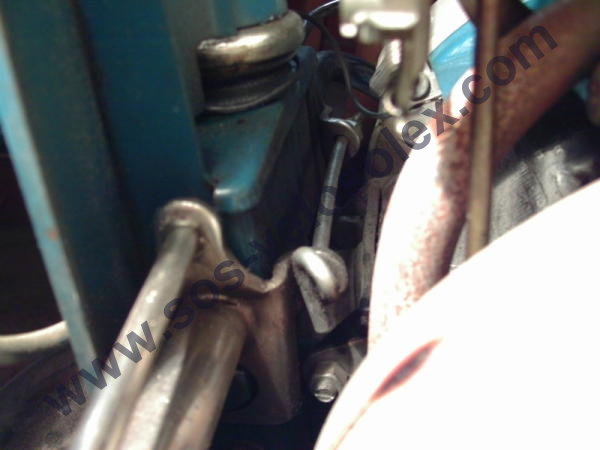

Bei diesem Bügel ist die Demontage ebenfalls unkompliziert, indem man die Mutter(n) S (Pfeil) entfernt, und die durchgehende Verschraubung V (Pfeil) mit einer Spitzzange aus dem Sturzbügel herauszieht.
Durch vorsichtiges Auseinanderziehen kann der Sturzbügel nun von der Gabel abgenommen werden.
Schritt 9
Schritt 10

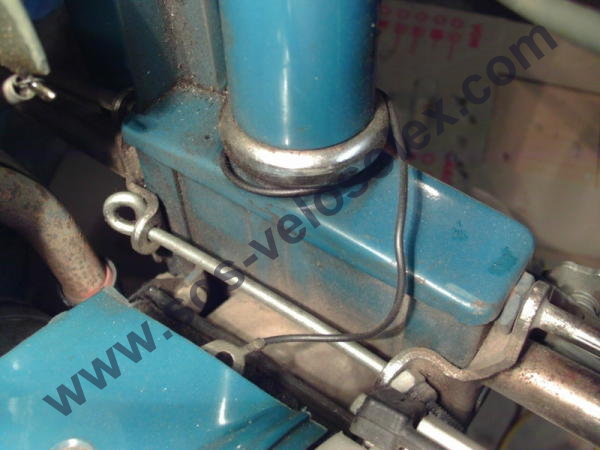

Der Unterschied zum ersten Sturzbügel ist gut zu erkennen, er ist ganz anders aufgebaut.
Schritt 11

Ich hoffe, die Schritt-für-Schritt Anleitung war hilfreich!
