Trickkiste Seite 52: Die Führungsschienen an den Motor Halteplatten montieren

Auf diese Seite wird erklärt wie die Führungsschienen auf den Motor Halteplatten in der richtigen Reihenfolge montiert werden.

Schritt-für-Schritt Anleitung

Schritt 1 — Die Verschraubungen der Führungsschienen werden oft falsch montiert, dabei werden die Unterlegscheiben vertauscht.
Das hat zur Folge, dass der Motor sehr stark auf den Reifen drückt und der Motor-Rückholmechanismus nicht funktioniert bzw. klemmt

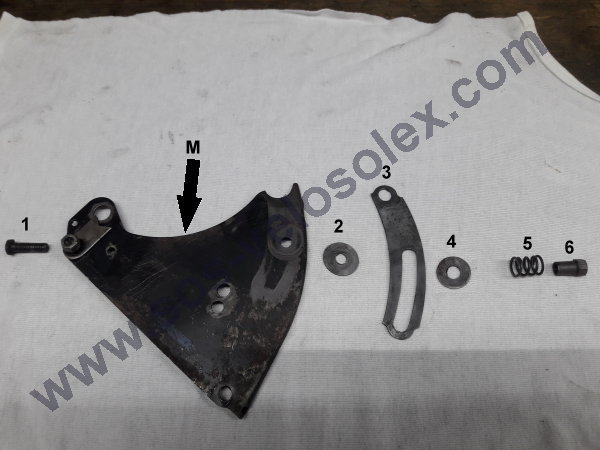

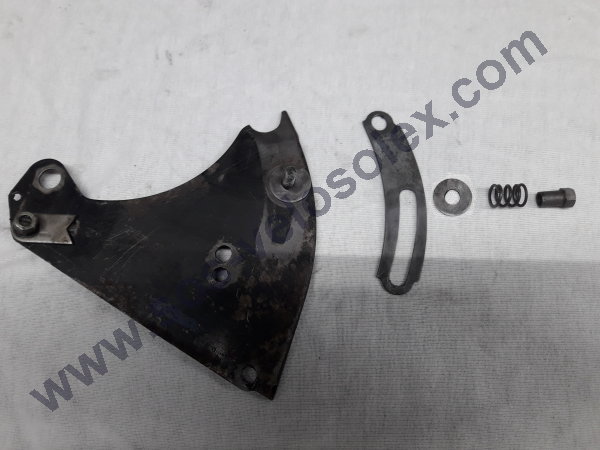

Auf dem unteren Bild ist eine der beiden Motor Halteplatten (Pfeil M) im blanken Zustand abgebildet, ohne dass die dazugehörigen Elemente wie die Schraube (1), die zwei Unterlegscheiben (2 & 4), die Schiene (3), die Feder (5) und die Hol Mutter (6) montiert sind.

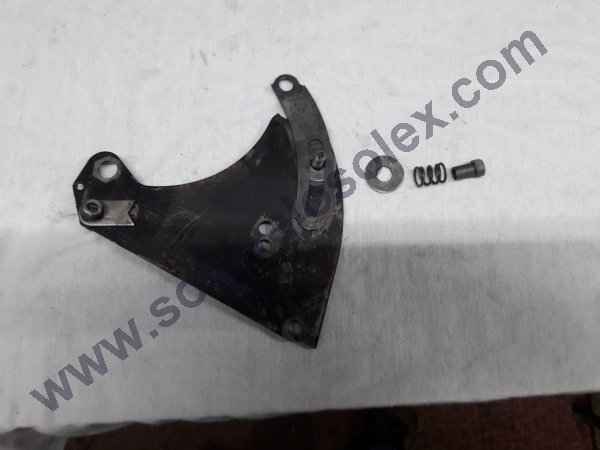

Schritt 2 — Die Schraube (1) wird ohne Unterlegscheibe in das Loch eingefürt.

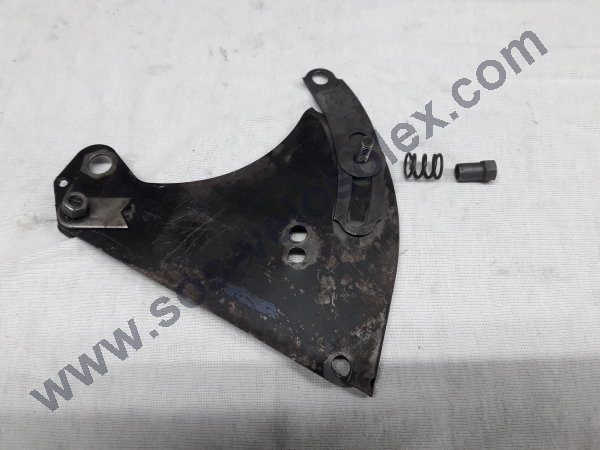

Schritt 3 — Dannach wird die Unterlegscheibe (2) mit dem kleinen Loch auf die Schraube (1) gelegt.

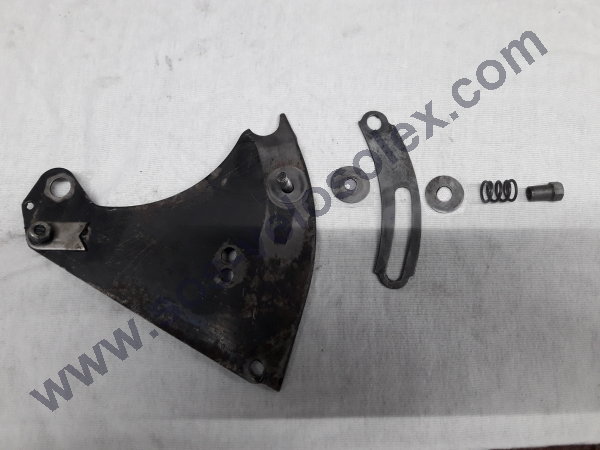

Schritt 4 — Dann wird die Führungsschiene (3) auf die Unterlegscheibe (2) gelegt.

Schritt 5 — Jetzt kommt die Unterlegscheibe (4) mit dem grossen Loch an die Reihe.

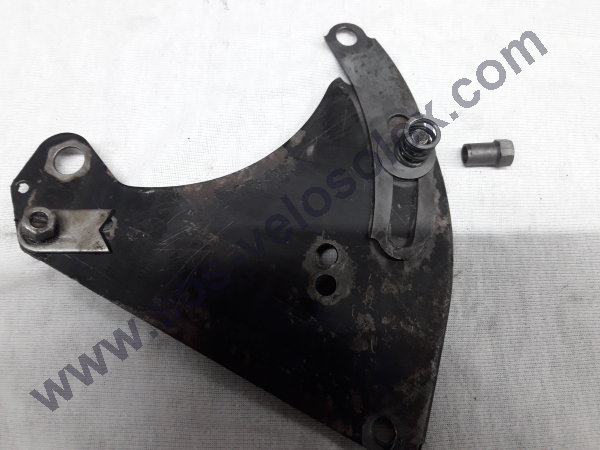

Schritt 6 — Die Feder (5) wird auf die Schraube (1) gesetzt.

Schritt 7 — Zum Schluß wird die Holmutter (6) auf die Schraube (1) aufgedreht.

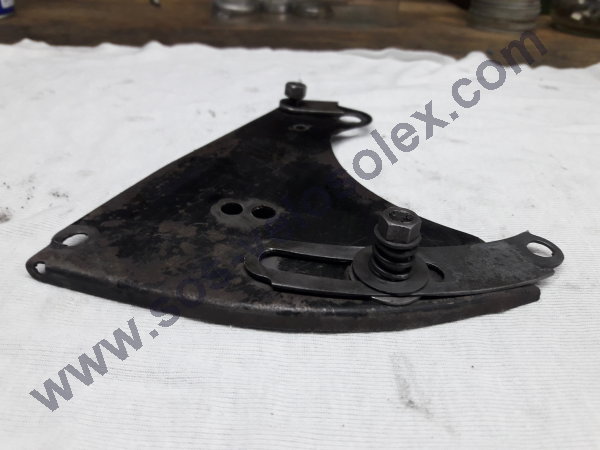

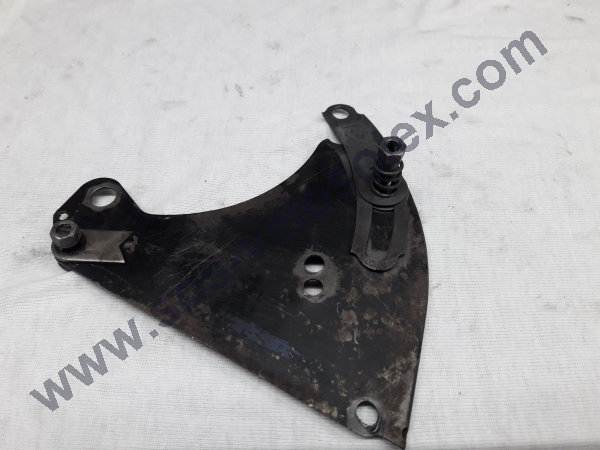

Schritt 8 — So sieht die Motor Halteplatte mit der aufgebauten Führungsschiene nach der korrekten Montage aus. In Zusammenarbeit mit den Motorfedern, ist die richtige Reihenfolge der Unterlegscheiben für den reibungslosen Ablauf der Mechanik sehr wichtig.

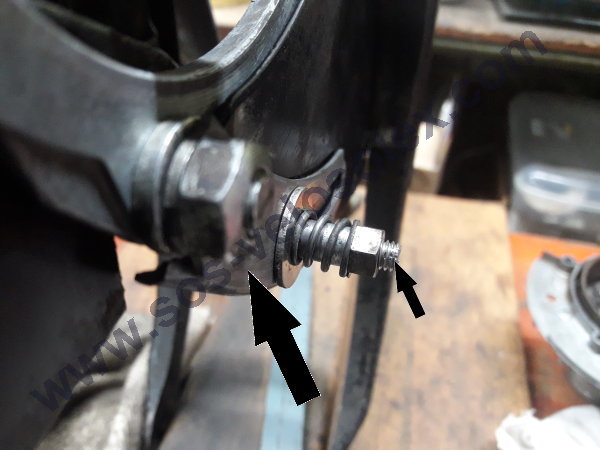

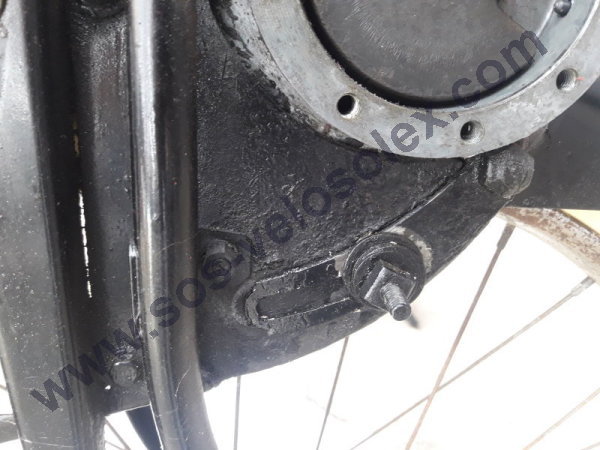

Schritt 9 — Die Motor Halteplatte im eingebauten Zustand, die Führungsschiene (Pfeil) ist gut zu erkennen.
Es wird immer wieder darüber diskutiert ob die Schienen eingefettet werden sollen oder nicht, um es definitiv zu klären, nein sie sollten nicht eingefettet werden.
Daher mein Ratschlag, ab und zu mit etwas WD-40 säubern und leicht besprühen oder mit etwas Mischung benetzen.
Es kann passieren, dass die Hohlmutter verloren geht, um dies zu verhindern, kann das Gewinde Ende (kleiner Pfeil) mit einer Kombizange etwas abgekniffen werden.

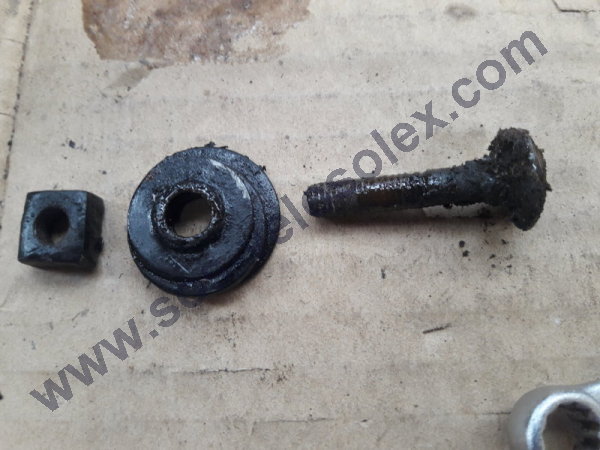

Schritt 10 — Hier ein typisches Beispiel wie es nicht gemacht werden sollte, die Idee mal schnell eine beliebige Verschraubung einzubauen, die absolut nicht mit der Mechanik kompatibel ist, ist nicht ratsam.
Im Computer Zeitalter, ist es kein großer Aufwand sich beim online Ersatzteile Händler die original Teile zu besorgen.

Schritt 11 — Diese Schraube findet eher im Holz Bau als in der Solex Mechanik ihre Verwendung.

Ich hoffe, die Schritt-für-Schritt Anleitung war hilfreich!
