Trickkiste Seite 153: Den Kondensator mit dem Multimeter/ Vielfach Messgerät messen
Auf diese Seite wird erklärt wie der Kondensator mit einem Profi Multimeter/ Vielfach Messgerät gemessen wird.
Schritt-für-Schritt Anleitung
Mit einem professionellen Vielfachmessgerät lässt sich darüber hinaus die tatsächliche elektrische Kapazität präzise bestimmen.
Die Messung erfolgt in Nanofarad (nF) und ermöglicht eine genaue Beurteilung des Funktionszustands des Kondensators.
Für den VéloSolex-Motor ist ein Kondensator mit einer Nennkapazität von 0,22 µF (entspricht 220 nF) erforderlich.
Der hier gemessene Wert entspricht exakt diesem Sollwert und ist daher als technisch einwandfrei zu bewerten.

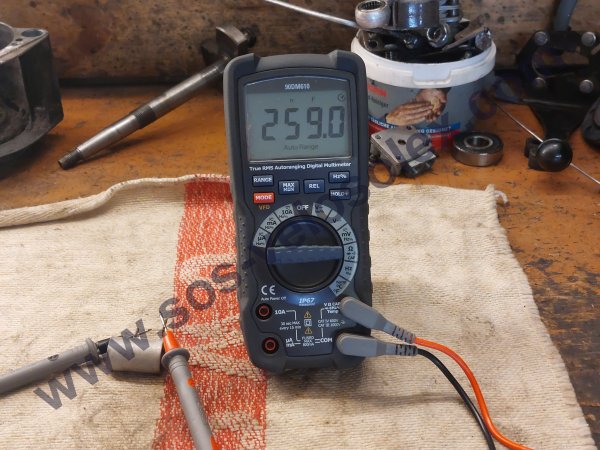

Diese Abweichung liegt deutlich außerhalb der üblichen Toleranzbereiche und weist auf eine Alterung bzw. einen Defekt hin.
Eine fehlerhafte Kapazität führt zu folgenden Problemen:
Ist die Kapazität nicht mehr im Sollbereich, kann der Strom beim Öffnen des Unterbrechers nicht mehr korrekt abgeführt werden.
Die Folgen:.
Stärkere Funkenbildung, Beschleunigter Verschleiß der Zündkontakte.
Durch die verstärkte Funkenbildung entstehen Kontaktabbrand, häufigerer Wartungsbedarf und eine schlechtere Zündleistung sowie eine zusätzliche thermische Beanspruchung der Zündspule.
Auch wenn der Motor noch läuft, führt ein gealterter oder fehlerhafter Kondensator langfristig zu erhöhtem Verschleiß der Zündkontakte und möglicher Schädigung der Zündspule was zu unzuverlässigem Motorlauf führt.
Ein Austausch ist daher eine präventive und technisch sinnvolle Maßnahme zur Sicherstellung eines zuverlässigen Betriebs.
Beim WIMA MKP10 beträgt die zulässige Toleranz laut Datenblatt ±20 %.
Das bedeutet: Ein gemessener Wert von etwa 260 nF bei einem 0,22 µF Kondensator ist noch völlig in Ordnung und kein Defekt.
Liegt der gemessene Wert aber deutlich unter dem Nennwert, sollte der Kondensator unbedingt ersetzt werden.
WIMA MKP10 220 nF 630VDC Impulskondensatoren eignen sich daher als Ersatz.
Ich hoffe, die Schritt-für-Schritt Anleitung war hilfreich!
