Trickkiste Seite 155: Dekompression Zylinderkopf-Hebel Montage des 5000^er Modell

Auf diese Seite wird gezeigt wie der Dekompression Hebel am Zylinderkopf des 5000^er Modell montiert wird.

Schritt-für-Schritt Anleitung

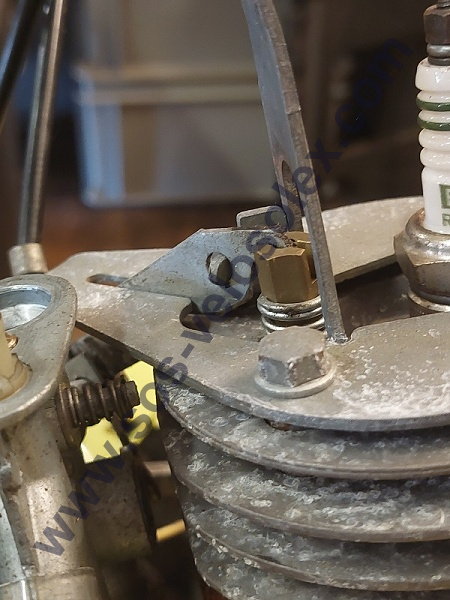

Schritt 1 — Der Dekompressionsmechanismus der Motobécane-Modelle 3800^er und 5000^er mit Hochlenker unterscheidet sich wesentlich von dem der Flachlenker-Modelle.
Bei diesen Fahrzeugen befindet sich der Dekompressionhebel aufgrund des Hochlenkers auf der linken Lenkerseite.
Entsprechend ist auch die Aufnahme des Dekompressionshebels am Zylinderkopf linksseitig ausgeführt.
Bei den Flachlenker-Modellen (von 45 CC bis zum 3800) ist diese Aufnahme dagegen nach rechts ausgerichtet.
Auf dem Foto ist die linksseitige Aufnahme des Dekompressionshebels am Zylinderkopf gut zu erkennen.

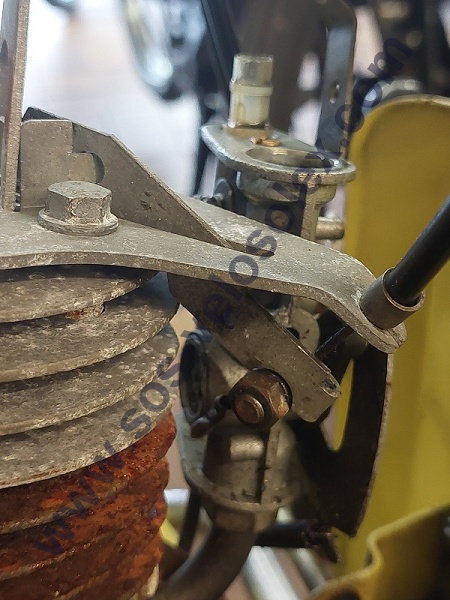

Schritt 2 — Die seitliche Ansicht des Zylinderkopf Dekompressionshebels.
Dabei ist darauf zu achten, dass der Hebel in der Aufnahme etwas Spiel hat, da sonst die Gefahr besteht, dass er auf das Ventil drückt.
Dadurch wird das Ventil undicht und es kann sich keine Kompression aufbauen.

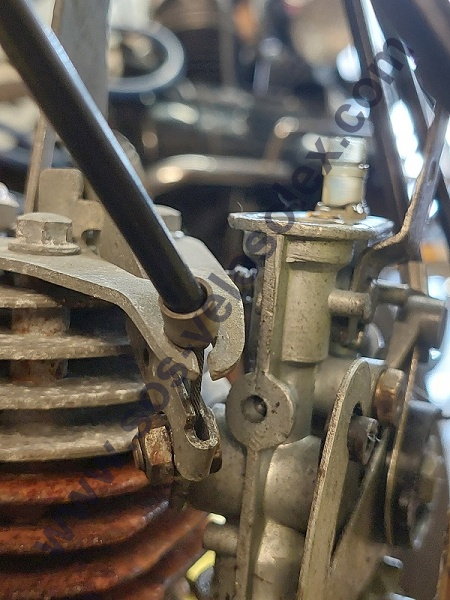

Schritt 3 — Die hintere Ansicht des Zylinderkopf Dekompressionshebels.
Das Kabel sollte nicht zu kurz sein, da dies ein späteres Nachjustieren erschweren würde.
Das Kabelende sollte mit einer Endhülse versehen werden, um ein Ausfransen des Kabels und daraus resultierende Verletzungen zu verhindern.

Ich hoffe, die Anleitung war hilfreich!
