Trickkiste Seite 160: Hier wird erklärt wie ein eierndes Polrad neu zentriert wird
Schritt-für-Schritt Erklärung
Nach einem Sturz auf die Polradseite ohne Sturzbügel oder durch den Einsatz eines ungeeigneten Abziehers, kommt es unweigerlich zu Beschädigungen am Polrad.
In der Regel sind die Flügel nach einem Sturz verbogen. Außerdem kann sich der Aufnahmebereich für die Kurbelwelle im Polrad verziehen. Dadurch entsteht eine Unwucht des Polrades, die im Rahmen der Instandsetzung beseitigt werden muss.
Da Polräder mittlerweile Mangelware und nur noch schwer zu finden sind, sollte versucht werden, das beschädigte Polrad wieder in seinen ursprünglichen Zustand zu versetzen.
Der erste Schritt besteht darin, die verbogenen Flügel wieder zu begradigen.
Im zweiten Schritt muss die entstandene Unwucht beseitigt werden, wie bereits in der Trickkiste 142 erklärt wird.
Da jedoch nicht jeder über eine entsprechende Vorrichtung verfügt, gibt es auch für diesen Arbeitsschritt einen Trick, mit dem sich die Unwucht auf einfache Weise beseitigen lässt.

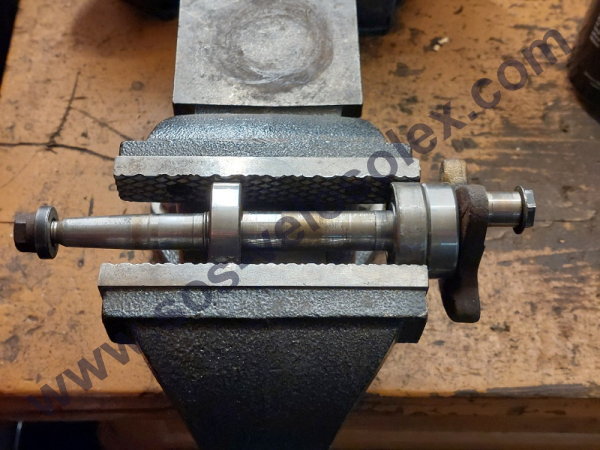

Aus einer übrig gebliebenen Kurbelwelle habe ich diese einfache, aber praktische Richtvorrichtung erstellt.
Dazu wurde die Kurbelwelle mit drei KW-Lagern des Typs 6203 bestückt.
Die beiden inneren Lager werden auf die Welle aufgepresst, während das äußere Lager lediglich zur zusätzlichen Stabilisierung dient.
Das Polrad wird mithilfe der Mutter auf der Kurbelwelle fixiert und kann so für die anschließenden Richtarbeiten sicher gehalten werden.
Wichtig ist, dass die Richtvorrichtung fest und sicher im Schraubstock eingespannt wird, damit das Polrad beim Richten nicht verrutscht.

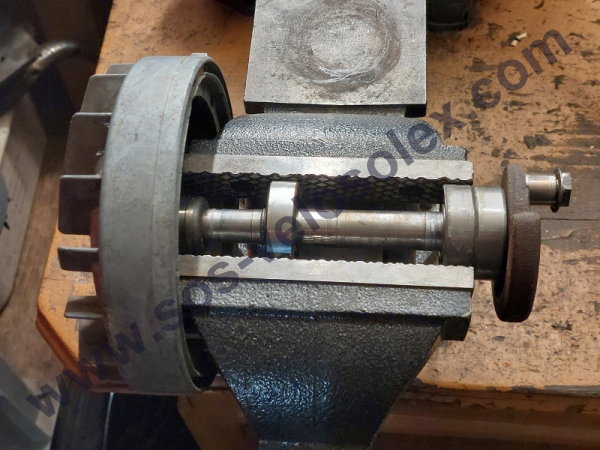

Die Vorrichtung mit aufgesetztem Polrad.
Im folgenden Video zeige ich, wie das beschädigte Polrad wieder instand gesetzt wird und sich die entstandene Unwucht beseitigen lässt.
Quelle / © Patrick Fritsch / sos-velosolex.com
